氣動高壓調節閥(氣動薄膜高壓調節閥)

ZJSGY氣動高壓調節閥(直通式)	ZJSGY氣動高壓調節閥(直角式)

■ 產品概述

ZJSGY氣動薄膜高壓調節閥，由直行程氣動薄膜執行器和低流阻直通調節閥體組成。氣動高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。氣動高壓調節閥采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直通式和直角式，閥芯為單導向結構，閥體流路簡單，阻力小，氣動薄膜高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造高壓球型閥
公稱通徑	DN20～300mm
公稱壓力	PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

● 閥內件

閥芯形式	籠式套筒節流式閥芯
流量特性	線性、等百分比

● 執行機構及附件、作用形式

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

■ 主要內部結構圖

高壓直通式調節閥(焊接式)	高壓角式調節閥(法蘭式)

■ 主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	籠式套筒	304	304	316	316L
3	閥芯	304	304	316	316L
4	墊片	PTFE/金屬石墨纏繞墊片
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料墊片	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

■ 主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

■ 額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	單座	10	11	17.6	27.5	44.5	69.3	110	176	275	440	630	1000	1600
	籠式	6.3	10	16	25	40.5	63.7	100	155	250	370	580	900	1300
額定行程(mm)		16		25			40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56

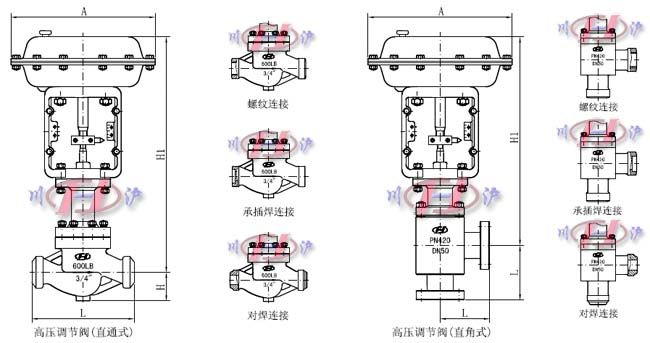

■ 主要外形及連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	直通式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	直角式
H
H1	直通式
	直角式
A

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
