<1> 介紹
感謝您選擇MTX50B 紅外測溫儀。
紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸紅外測溫儀zui大的優點，使用戶可以非常方便地測量難以接近或移動的目標。
MTX50B紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在金屬殼體內；MTX50B易于安裝，金屬殼體上的標準螺紋可與安裝部位快速連接；同時，MTX50B還有各型

選件（例如吹掃保護套、90°可調安裝支架、三維可調安裝支架、數字顯示表等）以滿足各種工況場合要求。

<2>

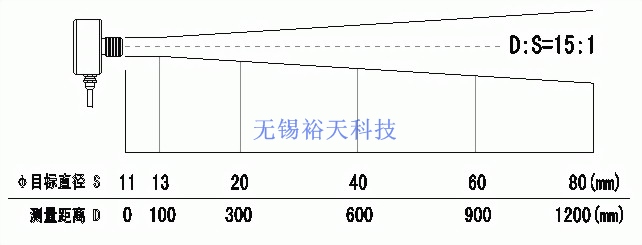

MTX50B的光學分辨率是15：1，相應的光斑尺寸可以通過距離和光斑尺寸的比率為15：1近似計算。

詳細信息可以參照所附光路圖。


● 環境溫度
MTX50B紅外測溫儀可以在環境
溫度0~60℃范圍內工作。

<3>
● 鏡頭清潔
儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等污染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。

● 電磁干擾
為了防止電磁方面的干擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。

注意：傳感頭的屏蔽必須良好接地。

<4>
安裝
● 機械安裝
MTX50B不銹鋼殼體帶M20×1螺紋，可用于直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更方便。
在調整被測目標與測量頭時必須確保光路無遮擋。
● 電氣安裝 接線
紅色 24VDC電源正
黑色 24VDC電源負
白色 電壓輸出正
綠色 電壓輸出負
裸線 屏蔽

<5>
物理描述
● 基本性能
保護 IP65（NEMA-4）
環境溫度 0~60℃
存儲溫度 -20~80℃
相對濕度 10~95%（不結露）
材料 不銹鋼
尺寸 106mm×20mm(長度×直徑)
電纜長度 1.8m（標準），3m， 15m及特殊規格（定制）
● 電氣參數
工作電源 24VDC
zui大電流 20mA
輸出信號 0~5V線性，10mV/℃

<6>
● 測量參數
光譜范圍 8~14um
溫度范圍 0~500℃
光學分辨率 15：1
響應時間 300ms(95%)
發射率 0.95固定
測溫精度 測量值的±1%或±1.5℃，
取zui大值（環溫：23℃±5℃）
重復精度 測量值的±0.5%或±1℃，
取zui大值（環溫：23℃±5℃）

<7>
● 輸出
輸出：0~5V線性，10mV/℃
