1　概述
　　BM系列模擬信號隔離器可以對電流、電壓等電量參數或溫度、電阻等非電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表（如PLC）、各種A/D轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品。

2　型號說明

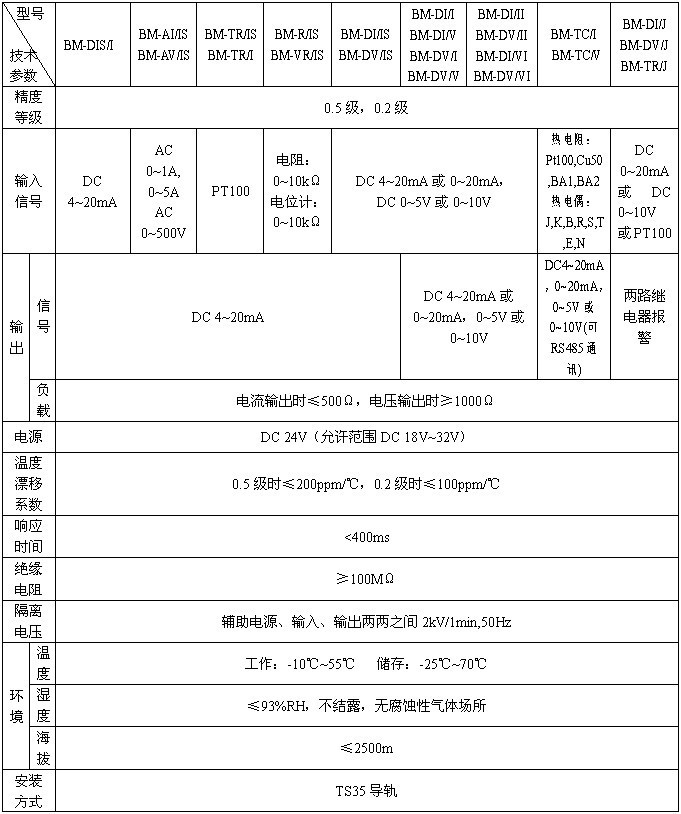

3　技術指標

4 產品介紹
4.1 無源隔離器
4.1.1 BM-DIS/I
　　●產品特性
　　該隔離器是標準的DC4~20mA信號輸入，通過2kV的電氣隔離，能有效地將干擾信號濾除，按比例輸出4~20mA信號。由輸入信號向隔離器供電，并通過變壓器進行耦合輸出，不必外加電源，可以應用在不便使用電源的場合。

　　●接線方式

4.2 兩線制輸出回路供電隔離器
4.2.1 BM-DV/IS BM-DI/IS
　　●產品特性
　　輸出回路供電的二線制直流隔離器，可以將現場的直流電流、電壓信號經電氣隔離變換為DC4-20mA電流信號輸出。隔離器內設有浪涌保護電路，適用于惡劣環境。

　　●接線方式

4.2.2 BM-AI/IS
　　●產品特性
　　該隔離器可以直接將AC5A及以下的交流電流信號經電氣隔離轉換為DC4-20mA輸出信號。回路工作狀態和輸出電平由LED顯示，隔離器內設有浪涌保護回路，適用于惡劣環境。

　　●接線方式

4.2.3 BM-AV/IS
　　●產品特性
　　該隔離器可以將AC450V及以下的交流電壓信號經電氣隔離轉換為DC4-20mA輸出信號，該隔離器具有浪涌保護，可以用于電機起動和停機時電源電壓的監視。

　　●接線方式

4.2.4 BM-TR/IS
　　●產品特性
　　該隔離器為輸出端供電，將RTD輸入信號隔離轉換為DC4-20mA電流輸出，隔離電壓達到2000V。隔離器內具有浪涌保護電路，適用于惡劣環境。

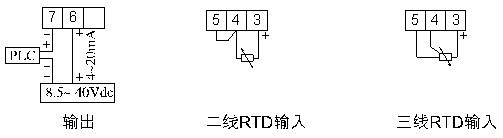

　　●接線方式

4.2.5 BM-R/IS
　　●產品特性
　　該隔離器可將標準的兩線制電阻信號隔離轉換為DC4-20mA輸出信號，其精度不低于0.2級，隔離電壓達到2000V。

　　●接線方式

4.2.6 BM-VR/IS
　　●產品特性
　　該隔離器可將0-350Ω、0-10KΩ的電位計輸入信號隔離變換為DC4-20mA的電流輸出，精度不低于0.2級，隔離電壓達到2000V。

　　●接線方式

4.3 四線制隔離器
4.3.1 BM-DI/I BM-DI/V BM-DV/V BM-DV/I
　　●產品特性
　　四線隔離器為所有直流電流和電壓信號提供2000V三端隔離，可消除地回路。

　　●接線方式

4.3.2 BM-TR/I
　　●產品特性
　　該隔離器為獨立電源供電，將RTD輸入信號隔離轉換為DC4-20mA輸出信號，隔離電壓達到2000V。

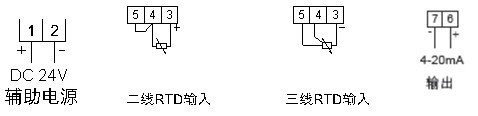

　　●接線方式

4.3.3 BM-TC/I BM-TC/V
　　●產品特性
　　該隔離器為熱電偶輸入，線性比例輸出4-20mA或0-5V信號，具備自動冷端補償（CJC），模塊內具有浪涌保護電路，適用于惡劣環境。該隔離器可帶RS485通訊接口，Modbus/RTU通訊協議，可選配LED顯示模塊，用以參數設置及溫度顯示。

　　●接線方式

4.3.4 BM-DI/VI BM-DI/II BM-DV/VI BM-DV/II
　　●產品特性
　　該隔離器將輸入端的一路直流電流或電壓信號隔離變送輸出二路相互獨立的模擬信號，其中一路信號到PLC，另一路接現場指示器。該隔離器只有一個單獨的輸入回路，輸入壓降幾乎恒定，不大于3.5V，與負載沒有關系。光耦隔離同時能達到2000V的隔離電壓。

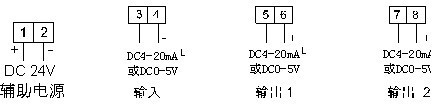

　　●接線方式

4.4 帶設定點的報警器
4.4.1 BM-DI/J BM-DV/J
　　●產品特性
　　該報警器為直流輸入，雙路報警接點輸出，可對直流電流信號或電壓信號進行報警。報警設置點可在輸入的0-100%內設置，并有1%的回滯量，可消除繼電器觸點抖動的影響，并有LED燈顯示繼電器接點狀態。可向現場提供DC24V輔助電源，可設置高（正向）或低（反向）報警。

　　●接線方式

4.4.2 BM-TR/J
　　●產品特性
　　該報警器為熱電阻輸入，雙路報警接點輸出。報警設置點可在輸入的0-100%內設置，并有1%的回滯量，可消除繼電器觸點抖動的影響，并有LED燈顯示繼電器接點狀態。可向現場提供DC24V輔助電源，可設置高（正向）或低（反向）報警。

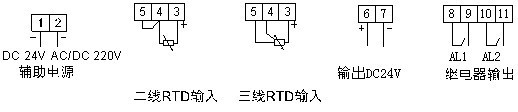

　　●接線方式

5　外形尺寸
　　●BM-DIS/I、BM-DI/IS、BM-DV/IS、BM-TR/IS、BM-VR/IS、BM-R/IS、BM-DI/V、BM-DI/I、BM-DV/I、BM-DV/V、BM-TR/I的外形尺寸如圖1所示：

圖 1

　　●BM-AV/IS、BM-AI/IS、BM-DI/II、BM-DV/II、BM-DI/VI、BM-DV/VI、BM-DV/J、BM-DI/J、BM-TR/J的外形尺寸如圖2所示：

圖 2

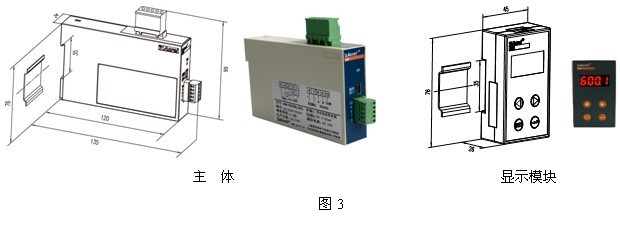

　　●BM-TC/I、BM-TC/V的外形尺寸如圖3所示：
