杭州美贊電子有限公司是專業從事電源產品開發、設計、生產、銷售、服務于一體的高新技術企業。美贊公司提供各種AC/DC電源模塊、DC/DC電源模塊、DC/AC正弦波逆變電源、ATX電源、大功率直流電源、開關電源，并接受客戶特殊規格電源的設計及定制。公司產品廣泛尖用于通信、通用、儀器儀表、車載、艦船醫療等行業。公司產品體積小、重量輕、紋波低、抗震好，電磁兼容性強，深受客戶青睞。
展開
產品說明
| 詳細說明: |
產品特性(引針式寬電壓隔離系列)
·輸出電壓精度 單、雙路均流±1%；
雙路輸出電壓或電流不同
Vo1：±1% Vo2: ±3%
·電壓調整率 Vo1：±0.05% Vo2: ±1.5%
·負載調整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%標稱負載）
·限流保護
·遙控開/關控制
·滿載工作溫度（殼溫）范圍-25℃~+95℃
·存儲溫度范圍 -45℃~+105℃
·冷卻方式 自由空氣
·隔離電壓 500VDC（普通型）
·效率 85%（典型值）
·溫度系數 ±0.02%/°C
·開關頻率 300KHz
·MTBF 2X105Hrs
技術參數:
|
型號
|
輸入電壓標稱值
（VDC）
|
輸入電壓范圍 （VDC）
|
輸出電壓 (VDC)
|
標稱負載電流 (A)
|
紋波與噪聲 (mVp-p)
|
|
MDB7-xxS5
|
12、24、48、110
|
9~18,18~36 36~72, 72~144
|
5.0
|
1.4
|
50
|
|
MDB7-xxS12
|
12.0
|
0.6
|
100
|
|
MDB7-xxS15
|
15.0
|
0.5
|
100
|
|
MDB7-xxS24
|
24.0
|
0.3
|
100
|
|
MDB7-xxS48
|
48.0
|
0.15
|
100
|
|
MDB7-xxD5
|
5.0/-5.0
|
0.7/0.7
|
50/50
|
|
MDB7-xxD12
|
12.0/-12.0
|
0.3/0.3
|
100/100
|
|
MDB7-xxD15
|
15.0/-15.0
|
0.25/0.25
|
100/100
|
|
MDB7-xxD24
|
24.0/-24.0
|
0.125/0.125
|
100/100
|
|
MDB10-xxS5
|
12、24、48、110
|
9~18,18~36 36~72, 72¬144
|
5.0
|
2.0
|
50
|
|
MDB10-xxS12
|
12.0
|
0.83
|
100
|
|
MDB10-xxS15
|
15.0
|
0.67
|
100
|
|
MDB10-xxS24
|
24.0
|
0.42
|
100
|
|
MDB10-xxS48
|
48.0
|
0.21
|
100
|
|
MDB10-xxD5
|
5.0/-5.0
|
1.0/1.0
|
50/50
|
|
MDB10-xxD12
|
12.0/-12.0
|
0.42/0.42
|
100/100
|
|
MDB10-xxD15
|
15.0/-15.0
|
0.33/0.33
|
100/100
|
|
MDB10-xxD24
|
24.0/-24.0
|
0.21/0.21
|
100/100
|
|
型號
|
輸入電壓標稱值
（VDC）
|
輸入電壓范圍 （VDC）
|
輸出電壓 (VDC)
|
標稱負載電流 (A)
|
紋波與噪聲 (mVp-p)
|
|
MDB12-xxS5
|
12、24、48、110
|
9~18,18~36 36~72,72¬144
|
5. 0
|
2.4
|
50
|
|
MDB12-xxS12
|
12.0
|
1.0
|
100
|
|
MDB12-xxS15
|
15.0
|
0.8
|
100
|
|
MDB12-xxS24
|
24.0
|
0.5
|
100
|
|
MDB12-xxS48
|
48.0
|
0.25
|
200
|
|
MDB12-xxD5
|
5.0/-5.0
|
1.2/1.2
|
50/50
|
|
MDB12-xxD12
|
12.0/-12.0
|
0.5/0.5
|
100/100
|
|
MDB12-xxD15
|
15.0/-15.0
|
0.4/0.4
|
100/100
|
|
MDB12-xxD24
|
24.0/-24.0
|
0.25/0.25
|
100/100
|
|
MDB12-XXD05-05
|
5.0/-5.3
|
2.0/0.1
|
80/80
|
|
MDB15-xxS5
|
12、24、48、110
|
9~18,18~36 36~72,72¬144
|
5. 05
|
3.0
|
50
|
|
MDB15-xxS12
|
12.0
|
1.25
|
100
|
|
MDB15-xxS15
|
15.0
|
1.0
|
100
|
|
MDB15-xxS24
|
24.0
|
0.625
|
100
|
|
MDB15-xxS48
|
48.0
|
0.31
|
200
|
|
MDB15-xxD5
|
|
5.05/-5.05
|
1.5/1.5
|
50/50
|
|
MDB15-xxD12
|
12.0/-12.0
|
0.625/0.625
|
100/100
|
|
MDB15-xxD15
|
15.0/-15.0
|
0.5/0.5
|
100/100
|
|
MDB15-xxD24
|
|
|
24.0/-24.0
|
0.31/0.31
|
100/100
|
備注：xx表示可選擇的輸入電壓值，輸入/輸出電壓/輸出電流值可根據客戶的特殊要求訂制.
雙路輸出的產品兩路輸出電流可以不同，輸出電壓可穩壓也可不穩壓。

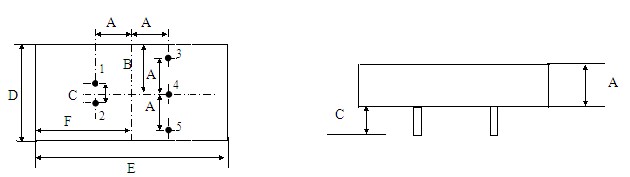

外形尺寸及管腳底視圖：模塊尺寸：2²´1²´0.4²:（50.8mm×25.4mm×10.16mm）
|
標量
|
mm
|
|
A
|
10.16+0.01
|
|
B
|
12.75+0.01
|
|
C
|
5.08+0.01
|
|
D
|
25.4+0.1
|
|
E
|
50.8+0.1
|
|
F
|
25.50+0.1
|
|
管腳編號
|
單路
|
雙路
|
|
1
|
Vin+
|
Vin+
|
|
2
|
Vin-
|
Vin-
|
|
3
|
Vo1+
|
Vo1+
|
|
4
|
|
COM
|
|
5
|
GND
|
Vo2-
|
|
