1.8英寸, 3.8英寸和5.8英寸Waterloo地下水修復發射器
    Waterloo地下水修復發射器是一種簡單低成本的設備, 它設計用來受控并且統一的釋放氧氣或者其他生物提高調整劑, 從而促進和維持原位污染地下水生物降解所需的微生物的生長.
    使用的技術*使得可以通過加壓的硅有機樹脂或者LDPE(低密度聚乙烯)管來穩定而又直接的將氧氣擴散到一個地下蓄水層中. 氧氣持續而穩定的釋放到管中, 這就創建了一個非常理想的濃度梯度, 驅動著這個被動系統, 不會因為形成氣泡而溢出過剩氧量.
    發射器非常適合于需氧的BTEX和MTBE生物降解. 擴散過程為增強需氧生物降解提供了即時的分子氧生物利用率, 因此不會發生損失調整氣體的情況. Waterloo地下水修復發射器還能促進需要的無機反應(pH調整, 水解等).

    Waterloo地下水修復發射器可以適配2英寸, 4英寸和6英寸(50毫米, 100毫米和150毫米)的井. 它們可以安裝在開放井中, 或者使用沙袋性的安裝在鉆井或者溝渠中. 51英寸(130厘米)長的Waterloo地下水修復發射器可以單獨的或者以疊加到另一個發射器頂端的方式來安裝, 以便確保完全覆蓋污染羽狀物. 它們還可以在水平應用中使用.

    因為無需zui小液壓壓頭, 發射器在水下任何深度都有效. 當連接在封隔器和/或循環泵時, 作用半徑也會增加.

    Waterloo地下水修復發射器獨特的擴散技術允許使用任何化學物當作調整劑來治理受到污染的地下水. PVC框架容納了監測或者采樣設備以便在補救過程中觀察地下水狀況.

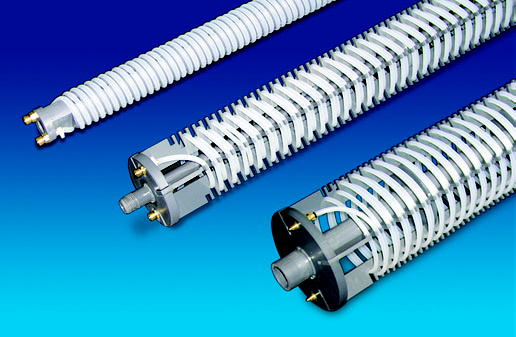

    Waterloo地下水修復發射器由盤繞在一個PVC骨架上的硅有機樹脂或者聚乙烯管組成. 當液體被引入管中時, 一個濃度梯度便在管和地下水之間建立.
    發射器工作原理是菲克擴散定律, 擴散會一直發生, 直至管內外的化學物濃度有了平衡. 使用發射器技術, 氧氣(或其他調整劑)被持續地補充, 因為地下水持續地流經發射器, 所以平衡永遠不會發生. 這便導致從發射器到地下水有持續的擴散.
    當氣體被應用于發射器時, 施加壓力的增量和擴散到地下水的氣體增量之間有一個正相關, 然而擴散是調整劑被添加到地下水的的機制.

  為BTEX和MTBE的需氧生物降解釋放氧氣
  為溶劑的厭氧還原去氯釋放氫氣
  為當作示蹤物而引入溶解的SF6, 氬等
  為調整pH值而釋放二氧化碳
  釋放輕質烷烴以促進MTBE的新陳代謝生物降解
  羽狀物遷移屏障, 首要補救設備或者拋光

  低成本
  為恒定的微生物活性穩定的釋放補救劑
  易于安裝和卸載
  少的維護和操作
  沒有因為起泡而造成調整劑損耗
  沒有引入或造成有害物質
  無泥漿混入, 處理或注入
  無需電子設備

® Solinst is a registered trademark of Solinst Canada Ltd.
*U.S. Patent # 5,605,634

確定目標
  用驅動點剖面器來為使用發射器繪制/描繪的污染羽狀物的加強生物降解, 確定有效的區域,
確定數量
  - 使用多級系統來精確的描繪污染物的面積和運動
  - 使用離散監測系統更精確的聚焦補救策略
  - 監測修復效果
解決問題
  使用Waterloo地下水修復發射器為受污染的地下水受控的釋放氧氣(或其他調整劑) – 不起泡.

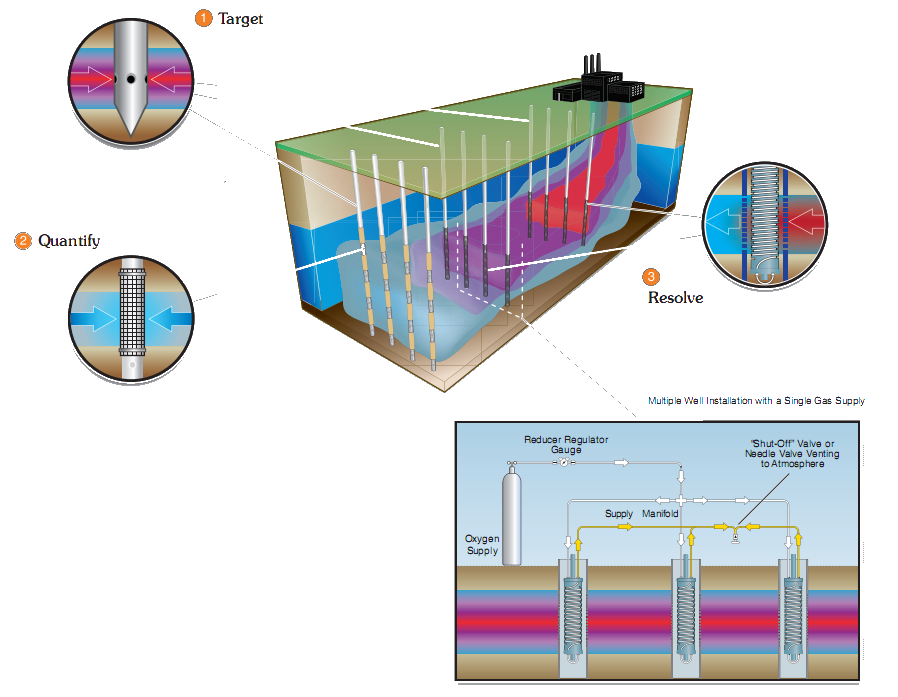

示意圖顯示了使用Waterloo地下水修復發射器的分段羽狀物補救, 使用放在斜坡下面的CMT地下水連續監測系統或Waterloo多水位地下水監測系統的橫切來監測.

如果一種增強氣體被用于補救, 可以使用小型或中型尺寸的高壓氣筒. 根據需要的增強氣體的量來選擇發射器管并設置氣壓. 單個高壓氣筒可以為多個串聯的發射器提供氣源.
發射器管內的氣體補充可以通過定期的清洗來實現(1-2周一次); 或者在系統的末端使用針形放泄閥來緩慢而恒定的補給.

BTEX TPH 補救案例研究
2007年, Emitters被安裝在安大略湖的Guelph來清理一個以往的加油站. 包含汽油和柴油的污染羽狀物在松散的粉沙中擴散到深3米(10英尺). 羽狀物的開頭延伸到30米(100英尺)長和15米(50英尺)寬. 因為擔心向下遷移到梯度受體; 因此需要一個能快速并且有效工作的解決方案來幫助消除潛在的風險. 總共14套使用LDPE管的Waterloo地下水修復發射器被安裝在4英寸的井中, 并且在地下水位及其下方加裝篩網. 發射器被安放在一起, 形成了一個向下梯度邊界的”屏障”, 從而切斷污染羽. 通過管子釋放包含21%的干空氣.	補救過程期間, 按月收集溶解氧(DO)樣品, 按季度從下面的梯度井中收集BTEX和TPH的地下水樣品. 安裝后一個月內, 監測井中的DO水平平均增加了880%. 起始TPH水平zui大為27 mg/L (平均9.6 mg/L), 起始BTEX水平大約為11 mg/L. 六個月內, BTEX和TPH水平顯示的結果已經降到分析檢測范圍, 符合了安大略環保法案的土壤, 地下水和沉積物標準, 因此發射器系統在安裝完一年后退役.
