價格：電議
所在地：浙江 溫州市
型號：MZT/SJ-H2A
更新時間：2014-05-25
瀏覽次數：1389
公司地址：溫州市龍灣區展宏路58號
李昌福(先生) 經理
產品類別：化工級管道視鏡系列
產品名稱：直通視鏡
產品型號：MZT/SJ-H2A（執行標準：HGS07-101~104a）
公稱通徑：DN25～150mm
產品概述：直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
主要技術參數：
殼體材質：碳鋼WCA、WCB、WCC、不銹鋼304、304L、321、316、316L、RPP、PVDF、CPVC、UPVC、鋼內襯氟、襯膠等
視窗材質：鋼化硼硅玻璃、石英玻璃
密封材質：丁腈橡膠、聚四氟乙烯
工作壓力（MPa）：0.6~2.5
工作溫度（℃）：0~200

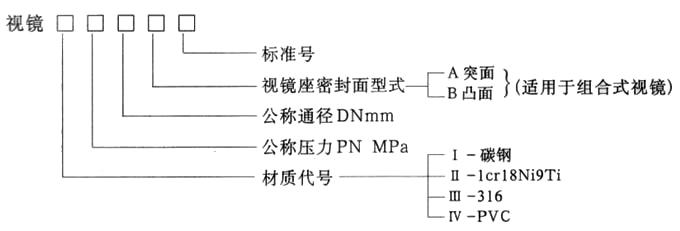

標記示例：
PN0.25Mpa、DN80、1cr18Ni9Ti材質的鋼制直通視鏡，標記為：視鏡II、PN0.25、DN80、HGS07-103。
主要材料表：
|
殼體材質 |
碳鋼WCB、不銹鋼304、321、316、316L |
|
|
視窗材料 |
鋼化硼硅玻璃 |
石英玻璃 |
|
工作溫度（℃） |
0~250 |
0~800 |
|
公稱壓力（MPa） |
＜0.6 |
0.6~2.5 |
|
密封件材質 |
丁腈橡膠、聚四氟乙烯 |
|
|
連接方式 |
螺紋連接、法蘭連接 |
|
|
允許急變溫度（℃） |
＜60 |
|
主要連接尺寸表：
|
公稱通徑 |
PN≤1.0 |
PN≤2.5 |
|||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
||||||
|
G |
DN |
H |
L |
直徑 |
厚度 |
H |
L |
直徑 |
厚度 |
|
1/2 |
15 |
200 |
181 |
65 |
1O |
200 |
189 |
65 |
10 |
|
3/4 |
20 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1 |
25 |
200 |
181 |
65 |
1O |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
, 3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
350 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
350 |
165 |
20 |
法蘭標準：HG20592-97PN1.0當用戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
|
材質 |
PN（Mpa） |
標準號 |
|
I-碳鋼 |
0.25 |
HGS07-101 |
|
0.6 |
HGS07-102 |
|
|
II-1cr18Ni9Ti |
0.25 |
HGS07-103 |
|
0.6 |
HGS07-104 |
|
|
III-316 |
0.25 |
HGS07-103a |
|
0.6 |
HGS07-104a |
免責聲明：以上所展示的[MZT/SJ-H2A 直通視鏡]信息由會員[溫州市龍灣海濱邁騰視鏡閥門廠]自行提供，內容的真實性、準確性和合法性由發布會員負責。
