產品說明
| 產 品 說 明 |
|
一、概述
采用全隔離技術,直接采樣直/交流電壓和電流信號,可進行高精度的測量顯示、報警控制和變送輸出;通過串行通信口,可在上位計算機中實現全部儀表參數的讀寫;4位高亮度LED數字顯示。
二、 技術規格
1、電流輸入規格:交流或者直流,按用戶要求制作
2、電壓輸入規格:交流或者直流,按用戶要求制作
3、顯示范圍:-1999~+9999
4、測量精度:0.5級(±0.5%FS)或0.2級(±0.2%FS)
5、報警輸出:繼電器觸點開關輸出(常開+常閉),觸點容量220VAC/2A或24VDC/2A
6、報警精度:±1定義單位
7、變送范圍:0~22mA、0~10VDC
8、變送精度:0.3級(±0.3%FS)
9、通訊接口:RS485串行通訊接口、RS232C串行通訊接口,MODBUS協議
10、使用環境:環境溫度 0~50℃,相對濕度 ≤85%,避免強腐蝕氣體
11、電源:開關電源 100~240VAC(50HZ/60HZ),24VDC±2V,功耗≤10W
12、重量:≤1000g
三、 儀表選型表
|
代碼
|
說明
|
|
XMA
|
-ZA
|
標準型直流電流顯示儀表
|
|
-ZV
|
標準型直流電壓顯示儀表
|
|
-JA
|
標準型交流電流顯示儀表
|
|
-JV
|
標準型交流電壓顯示儀表
|
|
外形尺寸
|
-1、-2、-3、-4、-5、-6
|
儀表外形
|
|
一輸出
(AL1)
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警
|
|
-L
|
|
繼電器下限報警
|
|
第二輸出
(AL2)
|
-N
|
|
無輸出
|
|
-H
|
|
繼電器上限報警
|
|
-L
|
|
繼電器下限報警
|
|
第四輸出
(COM)
|
-N
|
|
無輸出
|
|
-X
|
|
標準電流(電壓)變送輸出
|
|
-DX
|
|
帶獨立隔離電源的電流(電壓)變送輸出
|
|
-S
|
|
Rs485串行通信接口
|
|
-DS
|
|
帶獨立隔離電源的 Rs485串行通信接口
|
|
-R
|
|
Rs232C串行通信接口
|
|
-P
|
|
打印接口
|
|
供電電源
|
-N
|
|
100~240VAC開關電源 標準型儀表
|
|
-D
|
|
24VDC/AC ± 10% 標準型儀表
|
|
輸入信號
|
-口
|
|
電壓 /電流輸入信號范圍
|
| |
|
|
|
|
|
|
|

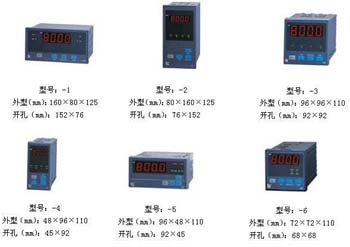

一、 外觀及尺寸圖
一、 應用實例
XMA在微型電機生產線上的使用范例
1、 系統說明
1) 充分利用XMA的測量精度、檢測速度、報警功能,實現現場檢測、顯示、判斷產品是否合格。
2) 利用XMA的通訊功能,一條RS485總線能夠帶100臺XMA,將檢測數據(電流、電壓)上傳給上位機。
3) 上位機可實時看到產品數據,方便操作人員進行數據保存、打印、分析等操作。

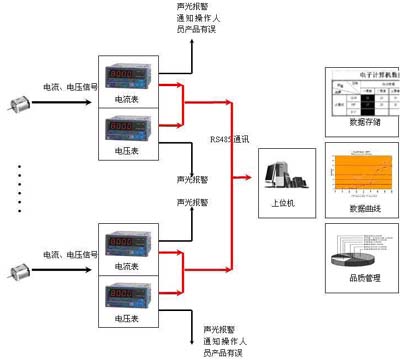

2、 系統結構
|
|
