NHR-1100簡易型單回路數字顯示控制儀的詳細資料：

概述

    NHR1100系列簡易型單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。
    單路輸入，雙屏LED數碼顯示。
    具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。
    熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
    具備上下限報警功能，帶LED報警燈指示。
    具有電壓、電流變送輸出信號可選。
    支持RS485串行接口，采用標準MODBUS RTU通訊協議。
    帶DC24V饋電輸出，為現場變送器配電。
    輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    具備多種外形尺寸及樣式供用戶選擇。
    參數設定密碼鎖定，參數設置斷電保存。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)	96*48mm(D型)	48*96mm(E型)

72*72mm(F型)	48*48mm(H型)

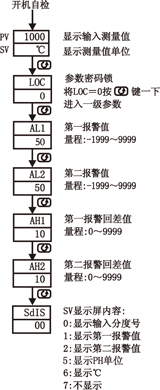

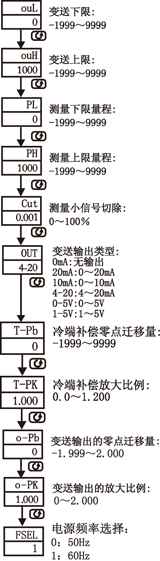

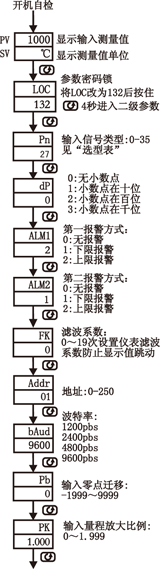

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

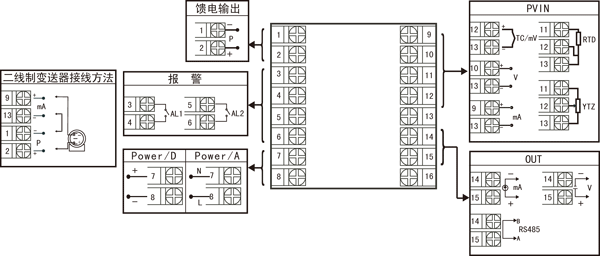

規格尺寸為A、B、C、D、E型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。

圖一

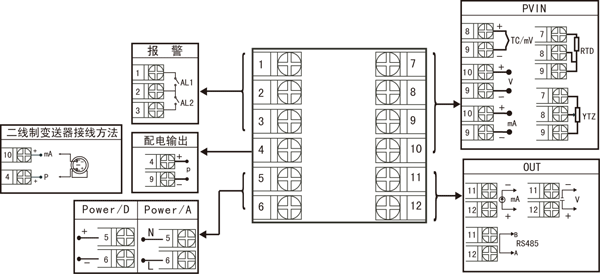

規格尺寸為F型接線圖

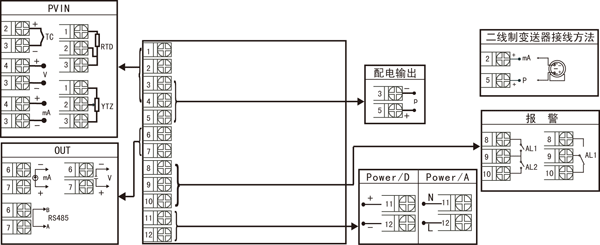

規格尺寸為H型接線圖

★ 注：上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。

儀表選型

NHR-1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號(測量范圍)
A B C D E F H	16080110mm(橫式) 80160110mm(豎式) 9696110mm(方式) 9648110mm(橫式) 4896110mm(豎式) 7272110mm(方式) 4848110mm(方式)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2(-200.0～600.0℃) 線性電阻0～500Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 內部保留內部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 內部保留 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換
③輸出(OUT)
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4 5 D1	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口(Modbus)
④報警(繼電器觸點輸出)
代碼	報警限數
X 1 2	無輸出 1限報警 2限報警
⑤饋電輸出
代碼	饋電輸出(輸出電壓)
X P	無輸出饋電輸出如“P(24)”表示饋電輸出24V。
⑥供電電源
代碼	電壓范圍
A D	AC/DC100～240V(AC/50-60Hz) DC 20～29V
⑦備注
無備注可省略

備注：

    1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
    2、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
       例1：NHR-1100A-02-0/2/P(24)-A
       例2：NHR-1100C-27-0/X/X-D
