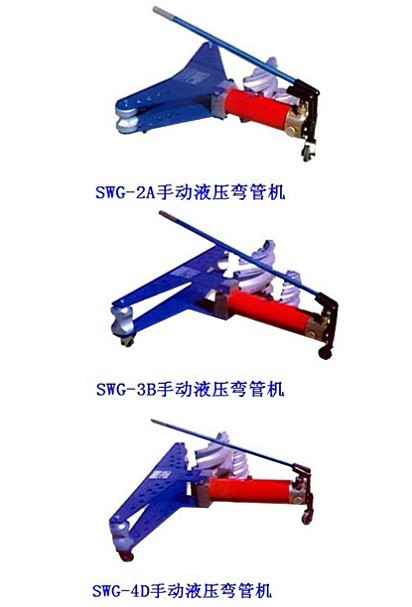

SWG系列手動液壓彎管機，匯同類之精品，集叁拾伍年的制造、裝配、設計經驗與技術的精華。SWG系列是科學發展的象征。售前、售中、售后的優質服務充分體現企業之優良品質。

   SWG系列手動液壓彎管機，適用于在冷態條件下彎曲低壓流體輸送焊接管、電焊鋼管和一般用途鋼管，亦適用于彎曲相同規格外徑的其他鋼管；不適用于薄壁管、不符合彎管摸彎曲外徑的鋼管及有色金屬管；適用于建筑、化工、水暖、石油、煤炭、造船等行業。

技術參數 Technical Data

項目\型號			SWG-2A	SWG-3B		SWG-4D		SWG-
zui大工作壓力		Mpa	44	59		62		63
zui大工作行程		mm	250	320		420		550
彎管能力	外徑	mm	21.3～60	21.3～60	75.5～88.5	21.3～60	75.5～108	75.5～133
	壁厚	mm	2.75～4.5	2.75～4.5	4～6	2.75～4.5	4～6	4～8
彎管角度		rdd	π/2≤α＜π
曲率半徑		mm	3D～4D
液壓油牌號		N	N15
整機重量		㎏	58	120		193		278
包裝箱尺寸		mm	75×39×23	96×46×29		121×50×31.5		158×55×38.5

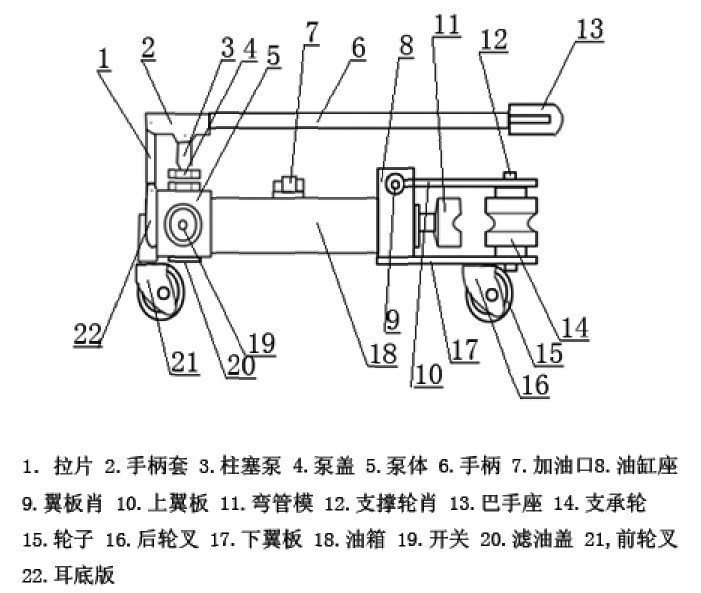

SWG系列手動液壓彎管機使用方法

1. 將(件19)開關順時針方向擰緊.
2. 擰松(件7)加油口上螺栓.
3. 彎管模(件11)丶支承輪(件14)和被彎管子部位涂軟滑油脂.
4. 翻開上模板(件10),根據所彎管子大小選擇相應的彎管模,將彎管模裝
     在作用桿頂部,如結構示意圖,然后將兩只承輪(件14)插入下模板(件17)
     兩相應孔內,放上被彎管子,轉動兩支承輪,使相應的尺寸槽子向著彎管模.
5. 翻轉(件10)上模板,先用大柱塞泵,掀動手柄(件6),使彎管模壓到被彎管子,
     然后用小柱塞泵(件4)壓到所需角度.
6. 彎好后,將開關(件19)逆時針擰松,作用桿將自動復位.翻開上模板,將管子起出.

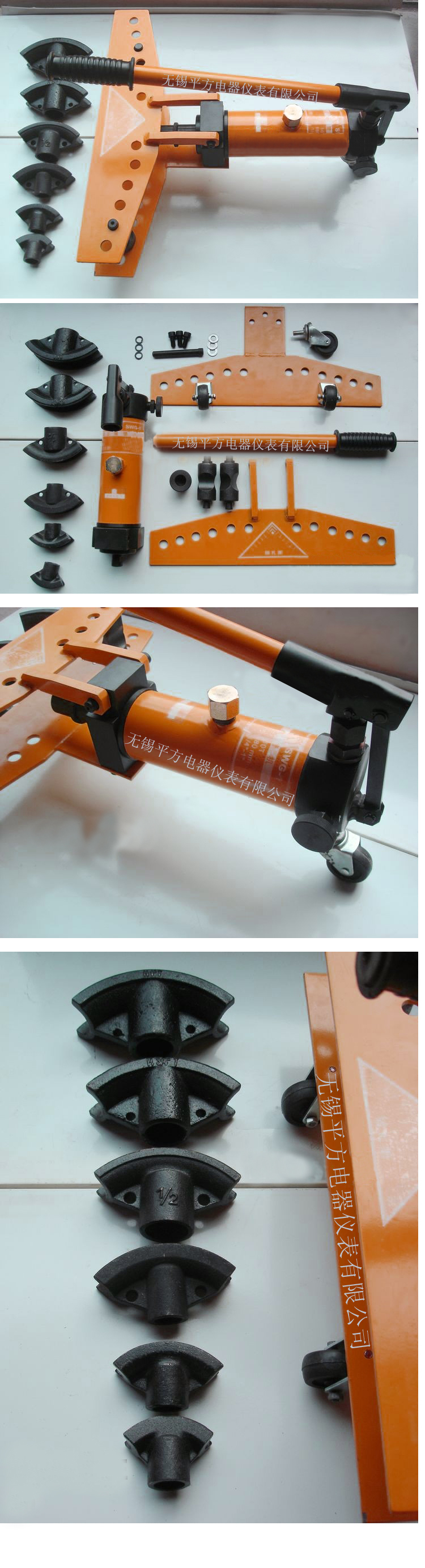

↓SWG-1A手動液壓彎管機↓

■型號：SWG-1

■名稱：整體式液壓彎管機

■出力：10T

■行程：170mm

■壓接范圍：1/4″-1″

■外徑：Φ13mm-Φ34mm

■配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″

對應直徑：Φ13  、Φ16  、Φ19  、Φ22  、Φ28  、Φ34

■管材壁厚：1-3.5mm

■重量：20kg

使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲zui大90度.

模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂
