JJ-LG 管道式孔板流量計

江蘇金捷自動化儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：JJ-LG

更新時間：2018-10-17

瀏覽次數：841

公司地址：江蘇淮安

18915185465 錢東亮(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

公司簡介

江蘇金捷自動化儀表有限公司主要從事流量計行業，主要產品有：智能電磁流量計、V錐流量計、旋進旋渦流量計、超聲波流量計、渦街流量計、標準孔板流量計、自控溫伴熱電纜、耐高溫電纜、便攜式干式溫度校驗爐、阿牛巴流量計、渦輪流量計、轉子流量計等流量計，以及壓力校驗儀等校驗儀表。

江蘇金捷自動化儀表有限公司坐落于美麗的運河之濱———淮安，東接揚州，南鄰省會南京，寧連高速貫穿境內，地理位置十分優越，交通便利。公司本著“質量至上，服務完善”的宗旨、以技術創新為企業的發展動力，以完善的售后服務體系為產品拓展市場的保證，通過采用新技術、新工藝，向用戶提供了質量可靠、性能優越的產品。

“科技保障品質，創新推動發展，誠信編織未來”，“江蘇金捷自動化”秉承著自己的堅定信念，開創了一條適合自身特色的發展道路。繼往開來，我們堅信，“江蘇金捷自動化”的前途必將是充滿鮮花和笑臉的陽光大道！

展開

產品說明

歡迎選購金捷牌孔板流量計抗震動，耐高溫安裝方便。咨詢概述
JJ-LG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

二、特點
▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用標準與加工
▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。

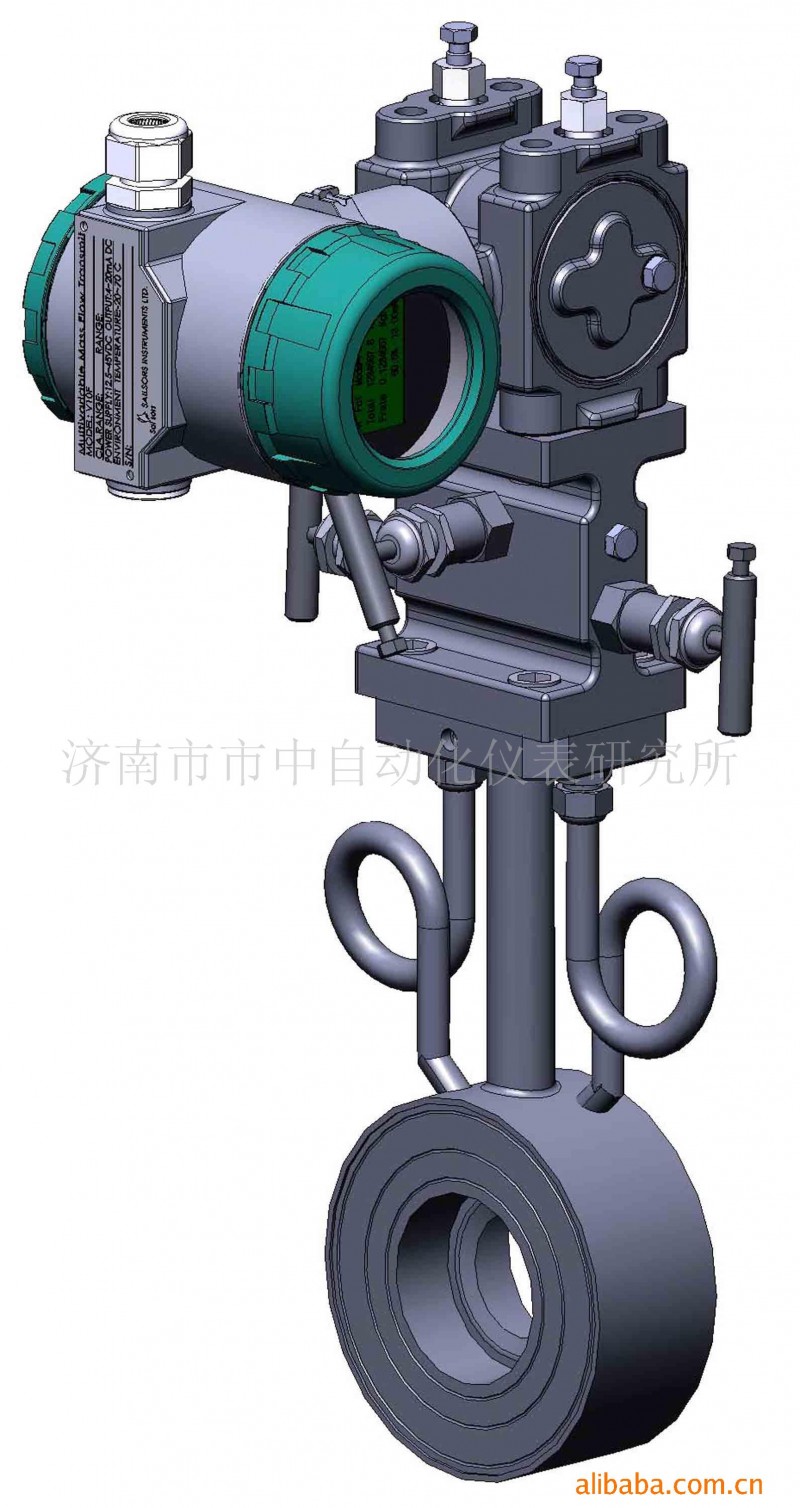

▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
▲采用進口單晶硅智能差壓傳感器
▲，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型孔板流量計技術指標
▲：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
三、選型

型號	型譜說明
SK	企標
	LG	流量節流裝置
		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代號	公稱口徑
					DN25	DN25
					DN32	DN32
					DN..	……
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件
								F	配三閥組等
								I	配含F及變送器(附件根據介質、要求選配)
								DC	配含F及多參量變送器
								O	用戶配置附件
