一. 原理：YHYT-ZY型抽油機井測試用載荷傳感器，簡化傳感器的結構，縮小傳感器的體積，對傳感器進行高低老化處理和材料性能處理，且傳感器采用全密封.大大提高了傳感器的高低溫性能、穩定性、密封性。

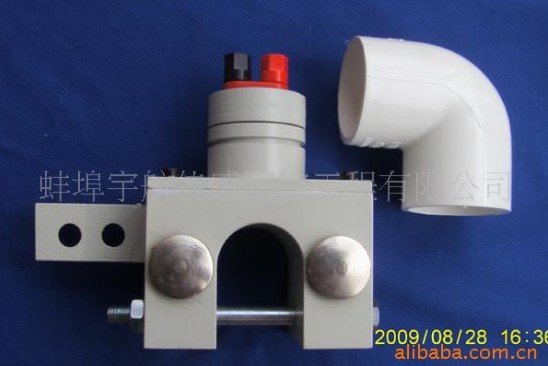

二. 外形結構圖：
三. 技術條件：
量程：0-100KN.  0-150KN
輸出：1mV/V.0-5VDC.1-5VDC.4-20mA
供電電阻：+10VDC.   +15-24VDC
精度：0.5%FS. 1%FS. 2%FS
緣電阻：6000M
過載：150%FS
工作溫度：-40-+65℃
四. 使用方法及注意事項：
1． 確定傳感器規格時，建議按額定載荷的80%選用。
2． 用戶設計加載裝置時，應保證使用加載力的作用線和傳感器受力軸線重合，以免側向力帶來測量誤差。
3． 輸出色標：傳感器：紅-電源+ 蘭-電源-
                       黃-輸出+ 白-輸出-
        變送器
        三線制：紅—電源+  黃—輸出+
                蘭—電源—和白—輸出—短接

       二線制：紅—電源+ 黃—輸出+ 屏蔽線接地

4． 傳感器接通電源必須預熱，待儀器穩定后開始工作，遠距離測量時，引線屏蔽層與系統連接后必須接地。
5． 傳感器外殼，保護蓋板，引線接頭已經密封處理，請勿打開。
