HLG節流裝置測量原理：在充滿管道的流體流經管道內的節流裝置，流束將在節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流件前后產生了靜壓力差（或稱差壓）。流體的流速越大，在節流件前后產生的 差也越大，所以可通過測量差壓來衡量流體流過節流裝置的流量大小。

HLG節流裝置的詳細介紹

HLG節流裝置的詳細介紹

一、節流裝置測量原理
　　在充滿管道的流體流經管道內的節流裝置，流
束將在節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流件前后產生了靜壓力差（或稱差壓）。流體的流速越大，在節流件前后產生的 差也越大，所以可通過測量差壓來衡量流體流過節流裝置的流量大小。

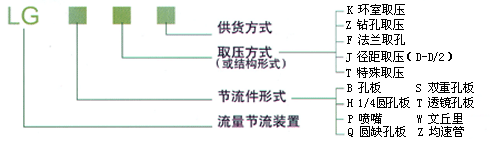

二、型號表示方法

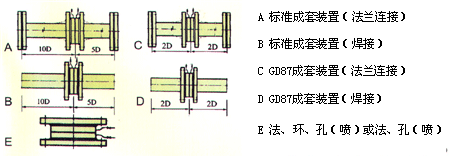

三、供貨方式圖示
四、節流型號裝置型號參考
型號名稱 LGBK- 環室取壓標準孔板 LGBZ- 鉆孔取壓標準孔板 LGBJ- 徑距取壓標準孔板 LGPK- 環室取壓標準噴嘴 LGPZ- 鉆孔取壓標準噴嘴 LGBJ- 徑距取長頸噴嘴 LGBB- 八槽孔板（高壓用標準 孔板、角接取壓） LGBH- 焊接八槽孔板（高壓用標準孔板、角接取壓） LGPB- 焊接八槽噴嘴（高壓用ISA1932噴嘴、交接取壓） LGPH- 焊接八槽噴嘴（高壓用ISA1932噴嘴、角接取壓） LGT- 高壓透鏡孔板（角接取壓） LGHK- 環室取壓1/4圓孔板 LGHZ- 整體式1/4圓孔板 LGS- 雙重孔板 LGQ- 圓缺孔板 LGWJ 機械加工收縮段文丘里管 LGWC 粗焊鐵板收縮段文丘里管 LGWP 文丘里噴嘴 LGZ 均速管管流量傳感器（阿牛巴） LGC 插入式低壓損流量計 SW 雙重文丘里 JY-Z 直板機翼式測風裝置 JY-S 三曲線機翼式測風裝置 LGBF- 法蘭取壓標準孔板
五、法蘭適用范圍
  <200℃ <250℃ <300℃ <350℃ <400℃ <425℃ <450℃ 2.5MPa 2.5 2.3 2.0 1.8 1.6 1.4 1.1 6.4MPa 6.4 5.9 5.2 4.7 4.1 3.7 2.9
