插入式渦街流量計的測量介質：液體、氣體、蒸汽。高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。● 結構簡單

　　金湖科泰儀表有限公司 專業生產經營銷售各種儀器儀表產品、流量儀表、溫度儀表、壓力儀表、顯示儀表、液位計、電線、電纜以及閥門等。 本著以“滿足客戶的需求，為客戶創造價值”為經營理念，多年來在油田、電力、化工、冶金、造紙、水泥等行業為用戶提供大量的成套服務，并以及時完善的售后服務得到市場認可。 科泰儀表真誠與您合作

插入式渦街流量計的測量介質：液體、氣體、蒸汽。性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。● 結構簡單可靠，可實現不斷流拆裝。● 壓力損失小● 量程比范圍寬，范圍度達10-15。

插入式渦街流量計的詳細介紹 插入式渦街流量計的詳細介紹 KTLUCB插入式渦街流量計的詳細資料： 一、功能特點 ●   性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。 ●   結構簡單可靠，可實現不斷流拆裝。 ●   壓力損失小 ●   量程比范圍寬，范圍度達10-15。 二、技術參數                    ●    測量介質        各種液體、氣體及飽和蒸汽 ●    公稱口徑        DN200—DN2000 ●    介質溫度        －40℃—+250℃  ●    壓力等級        PN1.0MPa（）；大于PN1.0MPa協商供貨 ●    法蘭標準        DN100（執行GB/T9119.8—9標準） ●   精度等級      2.5級（）       精度高于2.5級需協議供貨 ●  插入式渦街流量計可測流量范圍       液體：0.5 m/s — 6 m/s       氣體蒸汽：5m/s — 60 m/s ●   放大器選擇       普通脈沖輸出型（12—24VDC）       普通兩線制4—20MA輸出型（24VDC）       現場顯示脈沖輸出型（24VDC與3.6VDC）       現場顯示兩線制4—20MA輸出（24VDC與3.6VDC）       現場顯示數字智能型（24VDC） ●   防爆等級       本安防爆型ExiaⅡCT4       隔爆型ExdⅡCT6 ●   防護等級       IP54、IP65 ●   表體材質       1Cr18Ni9Ti（其它材質協議供貨） 插入式渦街流量計 可測介質 1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街） 2 測量液體 3 測量氣體 4 測量飽和蒸汽、過熱蒸汽 O-插入式渦街流量計口徑



KTLUCB型插入式渦街 O 口徑 020 200mm 025 250mm 030 300mm 035 350mm 040 400mm 045 450mm 050 500mm 060 600mm 070 700mm 080 800mm 085 850mm 090 900mm 100 1000mm 150 1500mm 160 1600mm 170 1700mm 180 1800mm 190 1900mm 200 2000mm



D-輸出信號 0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS） 1 兩線制4-20mA輸出（ 溫壓補償型為三線制） 2 無信號輸出現場顯示 E-可測zui高介質溫度 0  -40℃…+150℃ 1  -40℃…+280℃（LUCB型插入式渦街250℃） 2  -40℃…+350℃（LUCB型插入式渦街不可選） 3  -40℃…+420℃（只限傳感頭不斷流拆卸型） F-防爆等級 0 無防爆認證，防護等級為IP54、IP65 1 本安防爆型，防爆等級為ExiaⅡCT4 2 隔爆防爆型，防爆等級為ExdⅡCT6 G-渦街放大器顯示形式 0 無現場顯示型 1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等） H-儀表精度等級 0  1.0級（LUGB型，LUCB型需協議供貨） 1  0.5級（只限LUGB型渦街） 2  0.2級（只限LUGB型渦街，需協議供貨） 3  2.5級（LUCB型插入型渦街型） 4  1.5級（LUCB型插入式渦街需協議供貨） 5  低流速型渦街（表體內直接縮徑，精度≥1.5級） I-放大器安裝形式 0  表體與放大器不分離型 1  表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選） 2  潛水型渦街 J-渦街放大器工作電源 0   12VDC供電 1   24VDC供電 2   3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3   3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街 R-插入式渦街流量計表體法蘭壓力等級 0   PN1.6MPa 1   PN2.5MPa（壓力等級>2.5 MPa需協議供貨） M-通訊方式 0  無通訊 1  R485通訊（只限智能式放大器）   2  R232通訊（只限智能式放大器） N-HART協議 0  無HART協議 1  帶HART協議（需協議供貨） Q-濾波方式 0  普通方式 1  智能數字濾波方式（需協議供貨）

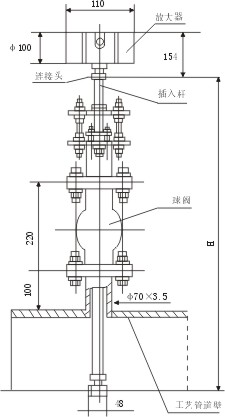

插入式渦街流量計外型尺寸

DN（mm） H（mm） 通徑 無球閥 有球閥 250 ～600 ～825 300 350 ～650 ～875 400 500 ～750 ～975 600 700 ～850 ～1075 800 900 ～950 ～1175 1000

●安裝方式
  1、管道開孔，將安裝法蘭焊于管道上，傳感器測速探頭插于管道中心，并將傳感器固定于安裝法蘭上。
  2、采用不停車拆卸安裝方式，配套供貨DN65mm、Pg1.6MPa、使用溫度＜200℃的轉角球閥。選用時若不注明帶球閥者，均作不帶球閥供貨 。直管段要求至少前10D、后5D，D為管道內徑。
