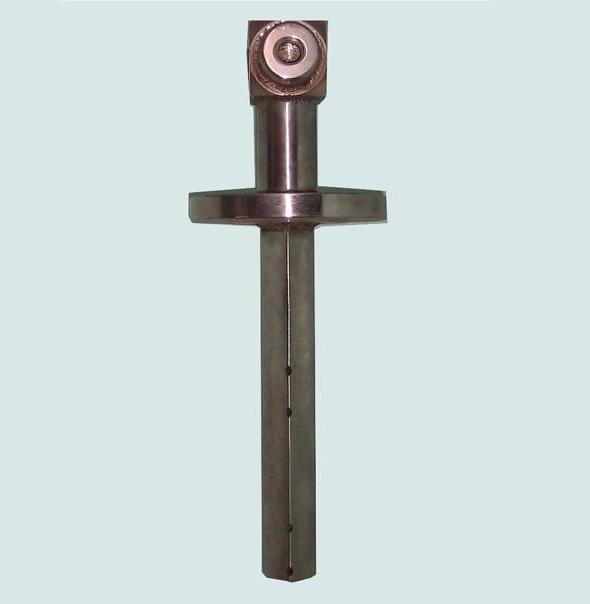

KTZY阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。阿牛巴流量計可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。

概   述


阿牛巴流量計（又稱笛形均速管流量計和托巴管流量計）屬于差壓式流量計。是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。阿牛巴流量計設計理論符合伯努力方程原理，并可用JG／640－90規程進行檢驗。

用途及特點

　　阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。阿牛巴流量計可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
  　1 獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。

　　2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有zui高強度，也便于選用耐高溫，耐腐蝕的材料。

　　a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。

　　b適用于方形或矩形管道。

　　c 對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。

　　d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便

　　e 無流量系數飄移，長期穩定。

　　f 獨家提供直觀的共振驗算，確保長期穩定運行。

　　g 壓損小能耗低，節能效果顯著

參數

　　1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；

　　2、測量準確度：±6.0%；重復性：±0.1%；

　　3、范圍度：體積流量：10：1；質量流量：8：1；

　　4、工作壓力：均速管無提出功能型：≤20MPa

　　均速管可提出型：≤10MPa；

　　5、流體溫度：≤450℃；

　　6、介質粘度：≤30CP（相當于重油）

　　7、材質：

　　均速管、三閥組：各種牌號不銹鋼（任選）；


　　結構形式

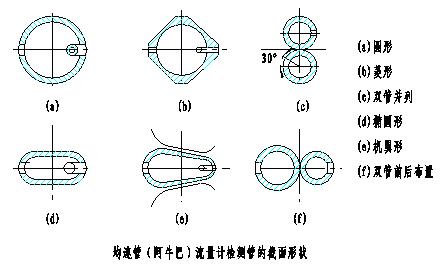

    均速管是檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。檢測桿的截面形狀見下圖：
