德爾塔巴流量計是運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭(或探針)取壓，探頭前后有兩排不均勻分布的若干個引壓孔。通過兩排引壓孔將管道從上到下(從左到右)的不同壓力(流速)平均后形成了差壓，進而可以計算出質量流量或體積流量。

德爾塔巴流量計的詳細介紹 德爾塔巴流量計的詳細介紹

德爾塔巴流量計產品簡介

德爾塔巴流量計是一種插入式流量測量儀表。在管道中插入一根德爾塔巴傳感器 , 當流體流過傳感器 時 , 在其前部 迎流方向 產生一個高壓分布區 , 在其后部產生一個低壓分布區。德爾塔巴流量傳感器是運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量

德爾塔巴流量計詳細介紹

運用廣泛：可以用于測量干燥氣體，潮濕氣體，液體或蒸汽的介質，不受介電常數限制。適用通徑廣，從3毫米到15米，只是有三種規格，KTHLVD8用于超小口徑, KTHLVD10用于小口徑，它們為管道連接；KTHLVD25用于常用口徑（65毫米~3米）；KTHLVD25D用于蒸汽；KTDF25HD用于高壓（69Mpa，雙面支撐）；KTHLVD25 Qicklock用于滿足快速拆卸的要求；KTHLVD50用于大口徑；對于高溫，腐蝕的介質，具有特殊的探針材料和管道連接材料；對于具有高密度的塵埃物質的介質，可以使用在線吹掃裝置，以保障多種工況下的靈活運用。

 管道動力損失小（壓損小）：通常的均速管的壓力損失比孔板要小得多，只有孔板的5~10％；另一方面，由于壓損小，會帶來差壓小（高壓與低壓的壓差），使得對選擇差壓變送器的要求提高，成本增加，否則會使變送器的輸出精度下降，因為量程無法做到滿量程。所以一個好的探頭必須兼顧到壓損和差壓二方面。HLVD德爾塔巴的曲面設計充分考慮到了該因素，截面本身是對稱的，曲面分為三部分（如下圖），迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，JKHLVD德爾塔巴探頭的設計滿足了壓損小和差壓大的要求。



    KTHLVD德爾塔巴探頭                     精度高：經過第三方測試，以及根據新的數據表明，盡管在相當短的直管段下，也能達到2％的精度。達到1%精度的直管段比一般的產品要短得多，如下圖。重復性為0.1％。由于壓損小，對探頭的磨損小，只要安裝合適，可以長時間維持高精度。     運行成本低：由于壓損小，使管道中的動力損失就小，通常意義上講，均速管的運行成本只有孔板的十分之一。   安裝工作量小：因為該傳感器是插入式工作方式，具備安裝方使，簡單的特點。對于大多數的通徑只是在管路中開一小孔。KT德塔巴KTHLVD25, 孔徑為28毫米，KTHLVD50為54毫米，然后將探頭導管與管道進行焊接，就基本完成了現場安裝，工作量是安裝孔板的40%。據多年安裝經驗，開孔需要5分鐘，焊接探頭套管20分鐘，插入固定探頭10分鐘，安裝三閥組5分鐘，裝差壓變送器10分鐘，接線10分鐘，整個過程大約只需60分鐘（一體化）。    一體化/分體安裝自由選擇：KTHLVD德爾塔巴的探頭是整整意義上的一體化探頭，無論被測介質是氣體還是液體，或是高溫的過熱蒸汽，可以將差壓探頭、溫度和壓力的測量以及差壓變送器在一根探頭上安裝，在探頭與差壓送器之間的連接方式有10多種（選擇），有專門為過熱蒸汽的冷凝器，有用于直接連接變送器的橢圓法蘭，也有簡單的R1/2″外螺紋，提供分體/一體化安裝的各種連接，能夠滿足各種需求。對于過熱蒸汽，大多數產品均要求分體安裝，用戶必須自己配冷凝器和其它配件。而ZK德塔巴連同冷凝器，截止閥或者球閥均一并提供，安全可靠，簡單可行，是真正的一體化探頭。    孔大不易堵：對于煙氣測量或者帶有顆粒的氣體/液體測量，堵的問題是大多數用戶關心的問題。杰控公司保證，若介質中塵埃不大于130mg/m³, 對于JK德爾塔巴的探頭不需要進行任何維護和吹掃。從流體力學角度出發，在流體中的任何形狀的楔物，在前端會出現流體堆積，使壓力增高，在楔后壓力減小，在運動中的塵埃無論高壓有多大，低壓有多小，都會有可能進入楔中的孔。在流體靜止時，由于布朗運動，塵埃更會進入楔內孔里。所以問題不在于壓力高低，也不于任種截面，而在于如何能讓這些塵埃出來，不堆積。無疑，定時吹掃是一個解決方案。杰控公司在探頭上孔的分布和孔徑上做了大量研究，孔徑大（8毫米）異物容易進，也容易出；上下二個孔接近探頭邊緣（管道邊緣），異物不易堆積。孔徑小，無疑會造成不容易進，也不容易出，而進是的，多少只是時間問題。其它產品的孔要比ZK德爾塔巴小得多。

測量原理

       KTHLVD德爾塔巴流量計是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量傳感器。取壓方式是通過一直徑約為20毫米的探頭（或探針），探頭前后有二排不均勻分布的、若干個8毫米的引壓孔。通過該二排孔將管道從上到下（/從左到右）的不同壓力（/流速）在孔內取平均，（因為管道兩側流速慢，中間快）構成了差壓，進而可以計算出質量流量或體積流量。

技術參數



型號 KTHLVD8 通徑范圍 3~25mm 適用介質 氣體、液體或蒸汽 壓力范圍 0~69MPa 安裝方式 與管道直接焊接、法蘭連接、螺紋連接 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；可以根據需要特別訂制





型號 KTHLVD10 通徑范圍 15~100mm 適用介質 氣體、液體或蒸汽 壓力范圍 0~69MPa 安裝方式 與管道直接焊接、法蘭連接、螺紋連接 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；可以根據需要特別訂制





型號 KTHLVD25 通徑范圍 65~3000mm 適用介質 氣體、液體或潮濕氣體 壓力范圍 0~25MPa 安裝方式 氣體時，探頭要向上稍加傾斜，末端低液體時，探頭從管道下方插入，或者有向上傾斜的角度 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要，特別訂制





型號 KTHLVD25D 通徑范圍 65~3000mm 適用介質 蒸汽 壓力范圍 0~25MPa 安裝方式 水平 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3, ，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要，特別訂制





型號 KTHLVD25HD 通徑范圍 65~3000mm 適用介質 高壓蒸汽、高壓氣體或高壓液體 壓力范圍 0~69MPa 安裝方式 氣體時，探頭要向上稍加傾斜，末端低液體時，探頭從管道下方插入，或者有向上傾斜的角度 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 直接焊接，單截止閥和雙截止閥可以根據需要，特別訂制





型號 KTHLVD25Quicklock 通徑范圍 65~1000mm 適用介質 氣體或者液體，具有在線快速拆卸組件 壓力范圍 0~10MPa 安裝方式 氣體時，探頭要向上稍加傾斜，末端低液體時，探頭從管道下方插入，或者有向上傾斜的角度 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要，特別訂制





型號 KTHLVD50 通徑范圍 1000~15000mm 適用介質 氣體或潮濕氣體 壓力范圍 0~10MPa 安裝方式 氣體時，探頭要向上稍加傾斜，末端低 各種許可 Eex隔爆，高壓通過壓力設備檢測 精度指標 優于讀數的1%，重復性為0.1% 量程比 大于30：1，雙向測量 溫度范圍 -200℃~1240℃  安裝支架材料 20#，20g，12CrMoV，10CrMo910，不銹鋼（304，316，316L，316Ti），與用戶管道材料一致或同類型材料  探頭材料 不銹鋼（1.4571，標準探頭）；1.4828（耐高溫材料）；1.4539，哈氏C4，Haynes合金（用于帶氧化性的腐蝕介質）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各種鍋爐鋼）；其它用戶材料  可選 一體化溫度和壓力測量；室外一體化防水盒  與變送器的連接 分體安裝的R1/2外螺紋，1/2NPT外螺紋和R1/2球閥；用于一體化安裝的DIN閥組，三閥組；各種壓力截止閥，球閥或滑閥連接（材料可選）可以根據需要，特別訂制

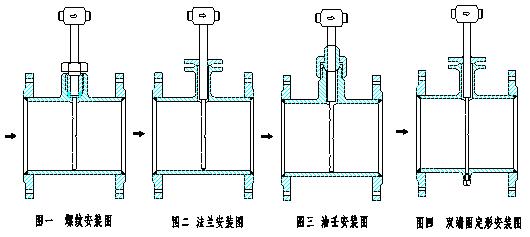

KTHLVD德爾塔巴流量計傳感器的幾種安裝方式:
