一、插入式電磁流量計特點
插入式電磁流量計除具有一般電磁流量計的特點外,還具有其自身獨特的優點:
1、結構簡單,無可動部件,使用壽命長.
2、體積小,重量輕,安裝方便,維護量小.
3、有截止閥插入式電磁流量計實現了不斷流即可安裝,拆卸,方便用戶維護、檢修.
4、測量時不受被測管道材質的影響.
5、不需要襯里,不需要接地環.
二、技術參數
1、管道公稱通徑及流量范圍見表1
2、被測液體導電率:＞ 5 μ s/cm
3、公稱壓力:0.6MPa 1.0MPa 1.6MPa
4、被測介質溫度:0～60℃
5、傳感器定位桿軸線與管道軸線的夾角允差+5°,插入深度允差3mm
6、直管段長度要求:傳感器上游直管段長度≥ 20D;傳感器下游直管段長度≥ 7D
7、轉換器主要技術性能指標:
a、輸出信號:直流電流:4～20mA（允許負截電阻為0～500 Ω,光電隔離）
b、供電電源: AC 或24V Dc
c、傳感器與軒換器之間連接電纜的zui大長度為100m
d、工作環境:溫度為0～40℃;相對濕度小于85%;周圍空氣中不應含有腐蝕性氣體
e、顯示瞬時流量和累計流量
8、精確度:當管道公稱通徑DN ≤ 150 時,為± 1.5%R
當管道公稱通徑DN ≥ 200 時,為± 1.5%R ± 2.5%R
9、外殼防護等級：IP67
三、選型參數及型號標記
對于插入式電磁流量計,設計單位應根據本產品的主要技術指標,參照用戶的實際情況選型.
1、適用流量范圍的確定
如果用戶已做好管道,可根據表選擇相適用的流量及傳感器口徑.

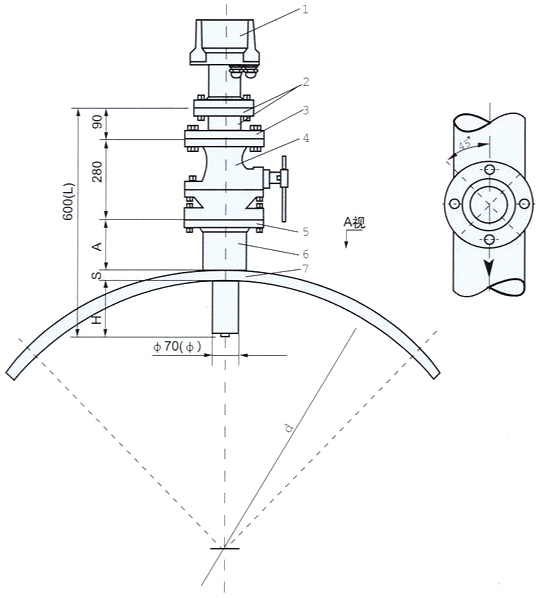

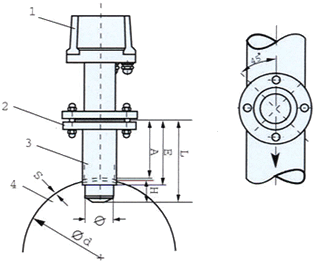

如果用戶沒有做好管道,首先要根據流量范圍確定傳感器口徑,再考慮是安裝有截止閥型還有安裝無截止閥型的傳感器.
2、探頭及插入桿形式
探頭形式是根據介質懸浮物情況確定的,一般懸浮物多不易經常拆裝的選敞開式,否則選導管式.插入桿形式是對安裝的要求.一般螺桿式比較易于安裝.
3、壓力及使用情況
用戶可根據管道壓力的要求選擇傳感器的壓力指標.一般插入式電磁用于管道壓力較小的場合,適用于大中型管道中的循環水、源水和凈水計量.另外, 插入式電磁流量計與同口徑的一體、分體電磁流量計相比價格較低廉.
四、LDGC 型傳感器選型表
LDGC——插入式電磁流量計傳感器
安裝方式——（有截止閥;1- 無截止閥）
探頭形式——（A 敞開式,B 導管式）
插入桿形式——（1 螺桿,2 光桿式）
口徑——（見表1）
五、KTLDC插入式電磁流量計選型表
LDC——插入式電磁流量計
使用環境——（B ：防爆；無：非防爆）
轉換器型號——（6 A ：一體化；5 A ：分體型）
結構形式——（Y ：一體型：分體型）
安裝方式——（有截止閥；1 - 無截止閥）
探頭形式——（A 敞開式；B 導管式）
插入式桿形式——（1 螺桿式；2 光桿式）
安裝說明 傳感器可以安裝在運行管理上的任何位置，為了無故障工作，傳感器必須完全充滿介質。為保證測量的準確性，上游至少留5個直徑管段，下游至少留3個直徑管段。在水平的管理上應避免將傳感器安裝在管道的底部以防止沉淀，也不應有鐵磁物質緊靠傳感器，傳感器應遠離電磁場。
傳感器的選用 傳感器形式的選用，根據現場條件選擇。如傳感器可能或長期浸于水中，可選用潛水式，一般情況下可選用分體式。如果環境、位置較好，可選用一體式。如需在線拆裝或需清洗電極的場合，可選用帶壓拆裝式。 下表為各型號傳感器的適用場合：
型 號 適用范圍 安裝方式 帶壓安裝 防護等級 KTLD120 ?50 - ?200mm 法蘭連接 不能 IP65 IP68 KTLD182 ?200- ?800mm 法蘭連接 不能 IP65 IP68 KTLD182B ?200- ?600mm 法蘭連接
