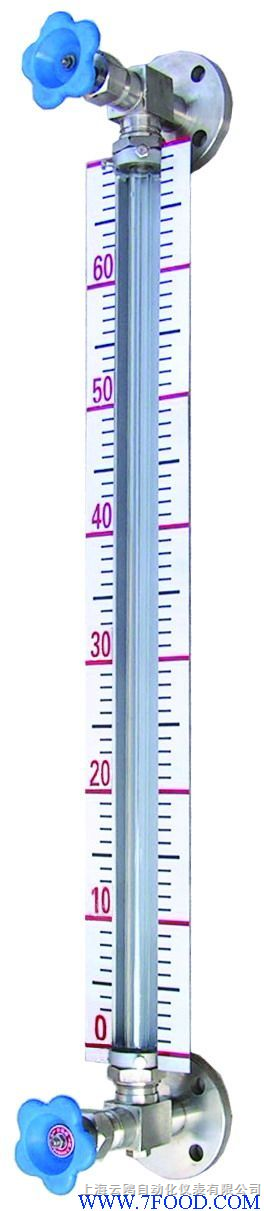

UGS 石英管液位計

上海云鷗自動化儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：UGS

手機：13816682548

電話：021-65753080

更新時間：2014-07-29

瀏覽次數：4169

公司地址：上海市虹口區高陽路669號3號2802室

13816682548 馬士龍(先生) （來電時請說是從給覽網看到我的)

立刻詢價進入會員商鋪

產品簡介

石英管液位計，石英管液位計廠家，石英管液位計價格UGS彩色石英管液位計【詳細說明】彩色石英管液位計　　彩色石英管液位計的概述　

公司簡介

本公司研制、開發、生產的產品主要有六大系列400多個品種，其中有溫度儀表系列：符合IEC標準的A、B級熱電阻、Ⅰ、Ⅱ級各種熱電偶、防爆型一體化智能溫度變送器等；壓力、差壓力儀表系列：普通壓力/差壓變送器、1151系列智能型電容式壓力/差壓變送器等；液位儀表系列：玻璃管/玻璃板液位計、磁性液位計、石英玻璃管雙色液位計、電接點液位計、投入式靜壓液位變送器、電浮筒液位變送器等；流量儀表系列：全中文只智能渦街流量計、全中文智能渦輪流量計、流量積算儀等；顯示儀表系列：光拄指示數字顯示調節報警儀、智能型數字調節儀表等；儀表專用電纜系列：高溫補償導線、RV、BV 、系列聚氯乙烯屏蔽電纜、KV系列交聯阻燃、電力電纜，信號、計算機電纜等。

展開

產品說明

石英管液位計，石英管液位計廠家，石英管液位計價格UGS彩色石英管液位計

【詳細說明】

彩色石英管液位計

　　彩色石英管液位計的概述
　　UGS（UNS）系列彩色石英管液位計（以下簡稱彩色液位計）是彩用國內外
　　新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，
　　在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮
　　明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電
　　力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙
　　烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度
　　的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力
　　與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于
　　浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石
　　油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外理想的
　　直讀式液位計。
　　彩色石英管液位計結構原理：
　　UGS（UNS）系列彩色石英管液位計它是利用自然光在液體中折、反射原理。
　　借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相
　　顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
　　彩色石英管液位計特點：
　　●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、
　　奉命長、無泄漏。結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
　　主要技術指標：
　　●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
　　●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
　　●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
　　●工作溫度：＜520℃
　　●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
　　●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
　　●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。
　　UGS顯示高度與測量范圍關系表（顯示高度即標尺高度）
　　（單位：毫米）
　　

測量范圍L	300	500	800	1100	1400	1700	2000
顯示高度H	100	300	600	900	1200	1500	1800

　　選型形式
　　

UGS	A		閥門帶安全裝置	結構形式
	B		帶排污閥無安全裝置
C		無盲區
	1		普通型	附加裝置
2		帶蒸汽夾套型
3		帶防霜裝置型
4		帶照明裝置型
	S		測量液位（雙色）	測量特性
J		測量界面（三色）
	A		法蘭連接DN20，25	連接形式
G		螺紋連接G3/4″
	1		1.6	公稱壓力　　（MPa）
2		2.5
3		4.0
4		6.4
5		10.0
	C		碳鋼	接液材質
F		不銹鋼（304、316L）
	03	300	測量范圍　　（mm）
05	500
08	800
11	1100
14	1400
17	1700
20	2000
X	特殊規格尺寸X后接尺寸數字

　　 彩色石英管液位計的用途說明
　　
　　

產品名稱	型號	用途及使用場合
普通型	UGS-A	液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。
直通型	UGS-B	兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位
無盲區直通型	UGS-C	兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等
彩色液位計	UGS-A、B、C-1	測量透明無色液體液位，界面且光線較好場合
蒸汽夾套型	UGS-A、B、C-2	附有蒸汽伴熱夾套，用于天氣寒冷場合
防霜型	UGS-A、B、C-3	附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜
照明型	UGS-A、B、C-4	測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置
