W型旋渦泵

上海希倫流體科技有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：W型

更新時間：2019-11-19

瀏覽次數：5587

公司地址：上海市奉賢區四團鎮

13818833907 小胡(女士)

點擊查看聯系電話在線詢價

產品簡介

一、W型旋渦泵用途 W型旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電

公司簡介

上海希倫流體科技有限公司是一家集科研設計、機械制造、經濟貿易于一體的現代化泵閥科技制造企業。
公司嚴格按照ISO9001國際質量體系進行管理，嚴把質量關，始終致力于科技和管理的不斷創新，使企業走上了良性循環的規模化經營之路，公司擁有了一支專業的設計和技術研發隊伍，形成了一套完整的生產管理、質量和營銷管理體系，竭誠為廣大客戶提供優質的產品和完善的服務。
公司面對日趨激烈的市場競爭和全球經濟一體化的嚴峻考驗，始終堅持“以質取勝”的企業方針，恪守“以科技求發展、以質量求生存、以信譽求效益”企業理念，發揚“團結奮進，科技求新”企業精神，不懈努力，加倍奮斗，對產品進行不斷創新。
公司主要泵類產品有隔膜泵，真空泵，排污泵，多級泵，離心泵，自吸泵，旋渦泵，螺桿泵，磁力泵，油泵，管道泵，化工泵，氣壓罐，供水設備等，閥門類產品有隔膜閥，疏水閥，水力控制閥，球閥，電磁閥，排氣閥，過濾器，不銹鋼閥門，鍛鋼閥門，蝶閥，阻火器，呼吸閥，閘閥，截止閥，止回閥，平衡閥，針型閥，刀型閘閥，減壓閥，漿液閥等等。
公司產品被廣泛應用于工廠嚴重污染廢水排放、住宅區的污水排放、人防系統排水站、醫院、農田灌溉、印染、設備冷卻、食品、環保、化工、石油、制藥、采礦、造紙、電廠、污水排放、煤油加工工業、鋼鐵工業、造船工業、陶瓷工業、制革工業，以及城市污水處理廠排水系統，市政工程，建筑工地等行業。
現在的希倫奉行"以質量取勝、以合理價格、以供貨及時、及周到服務"的宗旨,不斷開拓,以技術為核心、視質量為生命、以客戶為朋友，竭誠為您提供性價比高的泵閥產品以及無微不至的服務。歡迎新老客戶來廠考察或來函電洽談業務，期望與您共創輝煌。

展開

產品說明

一、W型旋渦泵用途

W型旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。

二、W型旋渦泵簡要概述

A、w型旋渦泵用于輸送溫度從－20℃～+80℃、粘度不大于5°E、無腐蝕性的并且無固體顆粒的液體。
B、流量范圍：1.73米3／時～16 9米3／時揚程范圍：20米～115米
C、不銹鋼旋渦泵主要零件的材料：①泵體和泵蓋的材料一股為HT20—40；②葉輪和軸的材料一般為45(如有特殊需要也可在訂貨時提出，按Crl8Ni12Mo2Ti制造)。
D、旋渦泵的密封有軟填料和機械密封(不包括32w -75)兩種形式，但隨泵配帶機械密封時,應在訂貨時提出，合同中注明。
E、泵的旋轉方向由泵端向電機方向看去為逆時針方向旋轉。如用戶需要，也可以順時針方向旋轉，但此時吸入和壓出管的作用與原規定是相反。

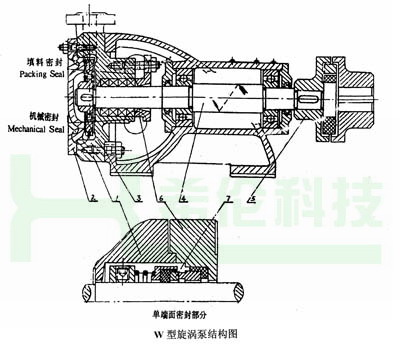

三、W型旋渦泵結構說明

1泵體 2泵蓋 3葉輪 4托架結合部 5爪型彈掛連軸器部件 6填料壓蓋或單端面密封端蓋 7單端面密封部件泵的結構詳見結構圖，主要零件有泵體、泵蓋、葉輪、托架部分，密封部分，及聯軸節部分等。泵的選、出口(見安裝圖)通過連接管變為垂直向上。葉輪在泵體與泵蓋之間并保持著一定的間隙。總間隙的大小可用紙墊來調整，葉輪在軸上能夠自由的作軸向移動，泵在工作中葉輪能自行調節它與泵體和泵蓋之間所保持的間隙。

四、W型旋渦泵性能表

型號	流量	揚程	電壓	轉速	功率
型號	m3/h	m	V	r/min	kw
20W-20	0.72	20	380	2900	0.75
20W-65	0.72	65	380	2900	2.2
25W-25	1.44	25	380	2900	0.75
25W-70	1.44	70	380	2900	3
32W-30	2.88	30	380	2900	1.5
32W-75	2.88	75	380	2900	4
32W-120	3.88	120	380	2900	5.5
40W-40	5.4	40	380	2900	4
40W-90	5.4	90	380	2900	7.5
50W-45	9	45	380	2900	5.5
65W-50	14.4	50	380	2900	11

五、W型旋渦泵安裝拆卸

1．拆卸與接配順序：
①拆下泵蓋。
②利用葉輪上的螺孔拆下葉輪，并將軸上的鍵取下。
③拆下泵體，并將填料壓蓋取下(若密封部分為機械密封時，先將壓緊)單端面密封端蓋的螺母取下，然后再拆下泵體。
④若為機械密封時，拆機械密封部分之前，先取下固定螺釘然后連同單端面密封端蓋一起取下。
⑤拆下連軸器。
⑥拆下托架兩端的軸承端蓋，然后將軸和滾動軸承一起由托架內取出并拆下軸承。
⑦裝配順序與拆卸順序相反進行，只是應注意用紙墊來調整葉輪與泵體和泵蓋之間應保證的軸向間隙。
2．安裝
①安裝時不應讓泵承受進出口管路的重量。吸入管路應盡量短而直。
②安裝后應撿查泵軸與電機軸的同心度及歪斜。同心度的檢查方法，可用直尺檢查相互連接的兩個連軸器外圓，其同心度不得超過0.1毫米；歪斜檢查，可用卡尺檢其兩連軸器端面之間沿圓周的間隙差，在整個圓周上不得超過0.3毫米。
3．起動、停止
①起動前應看其軸承內是否有鈣基黃油，若存放期較長，應打開軸承端蓋檢查一下，看其是否變質，如發現質變，應重新換油后方可起動。
②起動前先用手轉動泵的連軸器看其是否轉動輕松，均勻。然后檢查電機轉向與泵的轉向是否相符(作瞬間點車)。
③打開吸入管路中的閥門，向泵內注水(注水前應注意關閉管路上的各種儀表)。
④起動電機，同時將出口管路上的閥門打開然后則可打開儀表，將測量儀表調整到所需要的性能。
⑤停車時，先關閉各種儀表停電機的同時迅速關閉出口管路中的閥門以及吸入管路中的閥門，以免出現倒灌。
⑥短時間停車，如環境溫度低于液體凝固點，要放空液體。長期停車，應將泵拆卸、清洗、涂油、重裝后妥善保管。
4．運轉
①運轉過程中，軸承溫度不得超過70℃；
②發現故障應立即停車進行檢查。

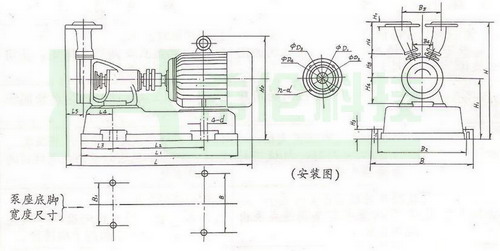

六、W型旋渦泵外形安裝尺寸

泵型號與電機型號	外型及安裝尺寸
泵型號與電機型號	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	H4	H5	H6	H7	D1	D2	D3	D4	4-d	n-d
32W-30	637	545	325	110	103	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
J02-21-2	637	545	325	110	103	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
Y90L-2	636	530	307	110	103	60	290	260	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
32W-75	716	585	350	110	103	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
J02-32-2	716	585	350	110	103	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
Y112M-2	711	585	350	110	103	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
10W-40	724	585	350	110	105	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
J02-32-2	724	585	350	110	105	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
Y112M-2	709	585	350	110	105	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
50W-45	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
J02-41-2	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
Y132-2S	818	818	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
65W-50	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
J02-51-2	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
Y160M1-2	956	956	772	120	120	80	440	400	285	245	87	177	451	220	445	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14

七、W型旋渦泵訂貨注意事項

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
