功能特點：

PK-3D-J型三相調節型模塊，是在我公司推出的PK-3C-J型模塊的基礎上研發的新一代三相整體調節型電動

執行器專用控制模塊。其接收來自DCS等系統或PLC等控制器的DC4～20mA標準電流信號，控制電動執行器

完成對閥門開啟程度的比例調節。該產品集相序自動調整、比例調節、隔離放大、閥位變送、功率驅動等

諸多功能于一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完

善的保護功能。還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，直

觀地顯示閥位開度；加配紅外遙控器，實現較高防護等級的現場操作。該產品具有抗干擾能力強、性能可

靠、抗震、防潮、體積小、接線簡單，調試方便等優點?，F(xiàn)已廣泛應用于DKJ、DKZ、DZW、LQA、QB、

QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上。

主要技術參數：

1、電源電壓：380V±10%，50HZ±5%（特殊要求可在訂貨時提出）。

2、電源接線方式：三相三線制、三相四線制。

3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。

4、具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。

5、可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。

6、提供兩組輸出干觸點：一組綜合報警（斷電、缺相、過力矩、丟信）一組遠程/現場狀態指示。

7、輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。

8、輸入信號：DC4mA～20mA、DC1V～5V、DC0V～10V (可任選其中一種) 。

9、輸出信號：DC4mA～20mA、DC1V～5V、DC0V～10V (可任選其中一種)。

10、輸入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。

11、輸出電流負載電阻：≦750Ω。

12、適配閥位電位器阻值：1KΩ～5KΩ（若配其它阻值的電位器請與我公司聯系）。

13、輸出閥位電流的調節范圍較大：低端0%～85%，即低端無需調到零位；高端15%～。即當單圈閥位電位

器轉角較小時（0～45°），或轉角zui大時（0°～270°或0°～330°）之間都可調出DC4mA～20mA。

14、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準DC4～20mA電流，無需傳統方式反復調節。

15、通過模塊上的撥碼開關可設置正作用和反作用：正作用時控制電流4mA對應閥門全關，20mA對應閥門全開；

反作用時控制電流20mA對應閥門全關，4mA對應閥門全開。

16、通過模塊上的撥碼開關可設置控制電流信號丟失時的三種工作狀態：保持原位，全開，全關。（注：當控制

電流低于2mA時，視為信號丟失）。

17、可適用于可逆控制，接通持續率50%，每小時接通次數≦1200次。

18、靈敏度：0.3～20%可調。

19、工作溫度：-30℃～+70℃（特殊溫度要求請致電聯系）。

20、環境濕度：≦95%（25℃）。

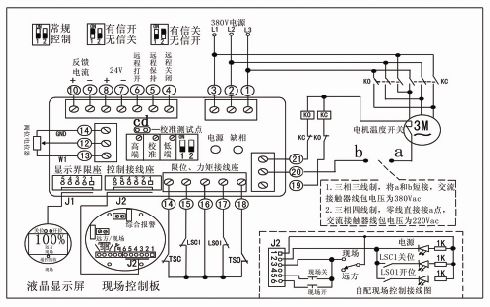

原理圖：
