D343H 蝸輪法蘭蝶閥

永嘉縣雙德閥門公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：D343H

更新時間：2016-10-22

瀏覽次數：1129

公司地址：溫州市永嘉縣甌北鎮浦一工業區

13696023832 母小龍(先生) 銷售

點擊查看聯系電話在線詢價

產品簡介

D343H彈性硬密封蝶閥產品結構 次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座

公司簡介

　　永嘉縣雙德閥門有限公司是一家集閥門研發，生產，銷售，售后為一體的綜合性高新技術企業。坐落于“中國泵閥之鄉”---永嘉縣甌北鎮。

?? 永嘉縣雙德閥門有限公司以溫州銷售中心向全國各地輻射，并計劃拓展到東南亞和美國日本等國際市場，以此編織一張富有挑戰性的全球營銷網絡。公司秉承“立足溫州”“服務全球”，以中國泵閥之鄉---甌北為立足點，以高科技為依托，以科技成果快速產業化為己任，不斷開發科技含量高的泵閥類系列產品，以滿足國內外客戶的需求。在未來的時間里公司將抓住機遇，在產品系列化、產業多元化、經營規?；?、國際化的基礎上，使公司的品牌真正成為國內、國際上的知名品牌。

?? 永嘉縣雙德閥門有限公司主要研發生產：閘閥系列，截止閥系列，真空閥系列，刀形閘閥系列，球閥系列，蝶閥系列，止回閥系列，旋塞閥系列，減壓閥系列，水力控制閥系列，針型閥系列以及非標閥門等產品，分為軟密封和硬密封兩大類。閥門的主體材料有WCB、WC1、WC6、WC9、CF8、CF8M、CF3、CF3M、、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等；公稱通徑從DN10～3000及1/2"～40"；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度-196℃～700℃。產品廣泛應用于電站、鍋爐、石油、化工、城建、醫藥、化肥、冶金、采礦等行業，部分產品已代替進口，應用于國家重點工程項目的關鍵設備上。

?? 永嘉縣雙德閥門有限公司從奉行“科技為本，質量取勝”的宗旨，始終秉承“認真、誠信、創新、效果”的經營理念，以優質的服務，上乘的產品，打造一流的品牌，使你買得放心，用得滿意。我們竭誠歡迎國內外廣大客戶前來洽談交流產品技術及質量，開展卓有成效的合作。

??????????????????????????????????????????????????????????????????????????這一路走來......??

????????????????????????????????????????????????????????????????????????? 總有些關懷值得感激！

展開

產品說明

D343H彈性硬密封蝶閥 產品結構

次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

· D343H彈性硬密封蝶閥 特點

43H彈性硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能：
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏：
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

· D343H彈性硬密封蝶閥 主要技術參考數

公稱通徑	DN(mm)	50-1600
公稱壓力	PN(MPa)	0.6	1．O	1.6	2.5	4.0
試驗壓力 (MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗Seal test	0.66	1.1	1.76	2.75	4.4
	氣密封試驗Ai rTest	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29％-425％不銹鋼：-40％-600％

· D343H彈性硬密封蝶閥 主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
閥座密封圈	不銹鋼、多層次、聚內脂、抗磨材料
閥桿	2Crl3、1Crl3不銹鋼、鉻鉬鋼2Crl3,1Crl3
填料	柔性石墨

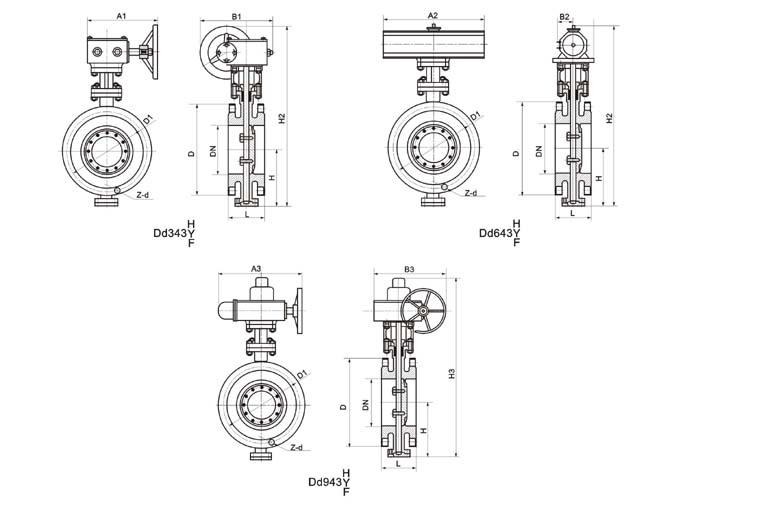

Dd3/643/9H/Y/F-40C.P.R.V系列法蘭式多層次金屬硬密封蝶閥

公稱通徑DN		結構長度(標準值)	外形尺寸(標準值)										連接尺寸(標準值)
公稱通徑DN		結構長度(標準值)	H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	120	380	270	280	625	250	170	565	250	255	200	160	8-18
100	4	127	138	420	270	280	645	250	170	600	250	255	235	190	8-22
125	5	140	164	460	380	420	675	250	170	640	250	255	270	220	8-26
150	6	140	175	555	380	420	715	450	220	705	300	315	300	250	8-26
200	8	152	200	760	400	425	800	450	220	115	300	315	375	320	12-30
250	10	165	243	830	400	425	850	450	220	945	300	315	450	385	12-33
300	12	178	250	895	450	560	925	560	280	1070	300	315	515	450	16-33
350	14	190	280	950	450	560	1035	650	280	1140	300	315	580	510	16-36
400	16	216	305	1190	535	580	1070	650	280	1210	300	315	660	585	16-39
450	18	222	350	1255	535	580	1190	650	280	1335	575	714	685	610	20-39
500	20	229	380	1305	535	580				1415	575	714	755	670	20-42

注：

法蘭標準GB/T9113.1-2000 GB/T911.5.1-2000 GB/T9113.２-2000 GB/T9115.２-2000
用戶注意：表中Ｈ1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥)，本產品一般按短系列，若需長系列或特殊材料定貨時提出。
注：Dd-代表多層次密封結構。

訂貨須知：

一、① D343H彈性硬密封蝶閥 產品名稱與型號② D343H彈性硬密封蝶閥 口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定 D343H彈性硬密封蝶閥 型號，請按 D343H彈性硬密封蝶閥 型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門為您審核把關。
