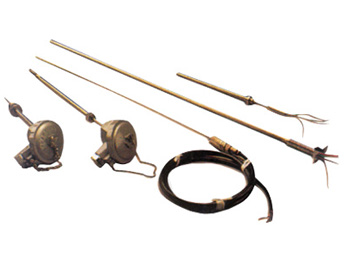

熱電偶/熱電阻 鎧裝鉑電阻 型號：WZPK系列

常州市瑞明儀表廠是生產玻璃溫度計和工業自動化儀表的專業廠家。本廠年銷售額達2000萬以上，廠房面積達八千多平方米，員工人數186人以上。主要產品有：玻璃棒式溫度計、金屬保護套溫度計、玻璃內標式溫度計、玻璃水銀精密溫度計、雙金屬溫度計、魚缸溫度計、水族溫度計、海水比重計、比重計、寒暑表、濕度計、紙板溫度計、溫度計表芯、室內溫度計、煙包溫度計、電接點溫度計（導電表）、烘箱溫度計、竹節溫度計、壓力式溫度計、壓力表、玻璃轉子流量計、數字顯示儀、熱電阻和熱電偶等上萬個品種。

本廠生產的各種系列產品均按國家標準制作。已有悠久的生產歷史、工藝先進、技術力量雄厚、質量穩定可靠。擁有完善的檢測設備和嚴格的出廠檢驗制度。經過幾十年的不斷發展，產品暢銷國內二十多個省、市、自治區，另外，玻璃溫度計系列產品已經打入國際市場，遠銷北美、歐洲、東南亞，并贏得了國內外客戶的一致好評！

“瑞明儀表”以“質量第一、用戶第一、信譽第一”為宗旨，可以根據用戶提供圖紙或樣品定制特殊規格，竭誠歡迎各界新老客戶來人來電洽淡業務，并能提出寶貴的意見，攜手共進，共創美好的明天！鋼絲繩,鍍鋅鋼絲繩,噴霧干燥機,led顯示屏,電力金具,銑刀,鋸片銑刀,V-cut刀,油缸,液壓缸,缸筒,彩鋼板,復合地板,強化地板,強化復合地板,上海保潔公司,閔行保潔公司,非標刀具,硬質合金銑刀

熱電偶/熱電阻 鎧裝鉑電阻 型號：WZPK系列 詳細資料 一、用途及特性 鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在裝配式鉑電阻無法安裝的場合，具有靈敏、熱響應時間快、質量穩定、使用壽命長等優點。 鎧裝鉑電阻外保護管采用不銹鋼，內充滿高密度氧化物質緣體，因此，它具有很強的抗污染和優良的機械強度，適合安裝環境惡劣的場合。 鎧裝鉑電阻可用于測量-200～+420℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供的輸入值。 二、工作原理 鎧裝鉑電阻工作原理與普通熱電阻相同。 三、主要技術參數 1.熱電阻感溫元件在0℃時的電阻值（R0）和它在100℃時的電阻R（R100）的比值：（R100/R0） 分度號Pt100:A級 R0=100±0.06Ω B級 R0=100±0.12Ω W100=R（100℃）/R（0℃）＝1.3850 2.測量范圍和允差 熱電阻類別 測量范圍(℃) 分度號 允差t(℃) WZP型鉑電阻 -200～+420 Pt100 A級±（0.15+0.00 2|t|） B級±（0.30+0.00 5|t|） 3.熱響應時間 在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％，所需的時間，稱為熱響應時間，用τ0.5表示。 4.緣電阻 常溫緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在12～35℃范圍內，相對濕度應不大于80％；常溫緣電阻值應不小于100MΩ。 5.自熱影響 熱電阻允許通過的zui大測量電流為5mA,由此產生的溫升不大于0.3℃。 四、鎧裝鉑電阻分類 1.接線盒分類 鎧裝接線盒目前簡易式、防水式、插座式、連接導線多種結構型式。 2.安裝固定形式 鎧裝熱電阻固定裝置有：固定卡套式，可動卡套式，固定法蘭式，可動法蘭式四種結構型式。 鎧裝熱電阻外徑固定裝置代號和尺寸 Ф8 Ф6 Ф5 （Ф4） Ф4 Ф3 Ф2 M M16×1.5 M12×1.5 S 22 19 注：括號內數字這檔規格一般不予采用，如需要作特殊規格訂貨。 為了適應不同行為對固定法盤的焊接結構、尺寸不同的需要，用戶可以實際情況特殊訂貨。 鎧裝熱電阻外徑固定裝置代號和尺寸 Ф8 Ф6 Ф5 （Ф4） Ф4 Ф3 Ф2 D Ф60 Ф50 D0 Ф42 Ф36 D1 Ф24 Ф20 S 22 19 d Ф9 Ф7 注：括號內的數字這檔規格一般不予采用。僅用于特殊訂貨。 五、型號規格 1.簡易式端子鎧裝鉑電阻 型 號 分度號 熱響應時間 τ0.5（s） 長度L(mm) 安裝固定裝置 wzpk-103 Pt100 ≤3 單支長度100 150 200 250 300 400 500 750 1000 雙支長度100 150 200 250 300 400 500 　 無固定裝置 wzpk-104 ≤5 wzpk-105 ≤8 wzpk-106 ≤12 wzpk2-105 ≤8 wzpk2-106 ≤12 wzpk-203 ≤3 固定卡套螺栓接頭 wzpk-204 ≤5 wzpk-205 ≤8 wzpk-206 ≤12 wzpk2-205 ≤8 wzpk2-206 ≤12 wzpk-303 ≤3 可動卡套螺栓接頭 wzpk-304 ≤5 wzpk-305 ≤8 wzpk-306 ≤12 wzpk2-305 ≤8 wzpk2-306 ≤12 wzpk-403 ≤3 固定卡套法蘭 wzpk-404 ≤5 wzpk-405 ≤8 wzpk-406 ≤12 wzpk2-405 ≤8 wzpk2-406 ≤12 wzpk-503 ≤3 可動卡套法蘭 wzpk-504 ≤5 wzpk-505 ≤8 wzpk-506 ≤12 wzpk2-505 ≤8 wzpk2-506 ≤12 2.防水式接盒鎧鉑電阻 型 號 分度號 熱響應時間 τ0.5（s） 長度L(mm) 安裝固定裝置 wzpk-133 Pt100 ≤3 單支長度100 150 200 250 300 400 500 750 1000 雙支長度100 150 200 250 300 400 500 　 無固定裝置 wzpk-134 ≤5 wzpk-135 ≤8 wzpk-136 ≤12 wzpk2-135 ≤8 wzpk2-136 ≤12 wzpk-233 ≤3 固定卡套螺栓接頭 wzpk-234 ≤5 wzpk-235 ≤8 wzpk-236 ≤12 wzpk2-235 ≤8 wzpk2-236 ≤12 wzpk-333 ≤3 可動卡套螺栓接頭 wzpk-334 ≤5 wzpk-335 ≤8 wzpk-336 ≤12 wzpk2-335 ≤8 wzpk2-336 ≤12 wzpk-433 ≤3 固定卡套法蘭 wzpk-434 ≤5 wzpk-435 ≤8 wzpk-436 ≤12 wzpk2-435 ≤8 wzpk2-436 ≤12 wzpk-533 ≤3 可動卡套法蘭 wzpk-534 ≤5 wzpk-535 ≤8 wzpk-536 ≤12 wzpk2-535 ≤8 wzpk2-536 ≤12 3.插座式端子鎧裝鉑電阻 型號 分度號 熱響應時間 τ0.5（s） 長度L(mm) 安裝固定裝置 wzpk-163 Pt100 ≤3 單支長度100 150 200 250 300 400 500 750 1000 雙支長度100 150 200 250 300 400 500 　 無固定裝置 wzpk-164 ≤5 wzpk-165 ≤8 wzpk-166 ≤12 wzpk2-165 ≤8 wzpk2-166 ≤12 wzpk-263 ≤3 固定卡套螺栓接頭 wzpk-264 ≤5 wzpk-265 ≤8 wzpk-266 ≤12 wzpk2-265 ≤8 wzpk2-266 ≤12 wzpk-363 ≤3 可動卡套螺栓接頭 wzpk-364 ≤5 wzpk-365 ≤8 wzpk-366 ≤12 wzpk2-365 ≤8 wzpk2-366 ≤12 wzpk-463 ≤3 固定卡套法蘭 wzpk-464 ≤5 wzpk-465 ≤8 wzpk-466 ≤12 wzpk2-465 ≤8 wzpk2-466 ≤12 wzpk-563 ≤3 可動卡套法蘭 wzpk-564 ≤5 wzpk-565 ≤8 wzpk-566 ≤12 wzpk2-565 ≤8 wzpk2-566 ≤12 4.帶連接導線鎧裝鉑電阻 型 號 分度號 熱響應時間 τ0.5（s） 長度L(mm) 安裝固定裝置 wzpk-173 Pt100 ≤3 單支長度100 150 200 250 300 400 500 750 1000 雙支長度100 150 200 250 300 400 500 　 無固定裝置 wzpk-174 ≤5 wzpk-175 ≤8 wzpk-176 ≤12 wzpk2-175 ≤8 wzpk2-176 ≤12 wzpk-273 ≤3 固定卡套螺栓接頭 wzpk-274 ≤5 wzpk-275 ≤8 wzpk-276 ≤12 wzpk2-275 ≤8 wzpk2-276 ≤12 wzpk-373 ≤3 可動卡套螺栓接頭 wzpk-374 ≤5 wzpk-375 ≤8 wzpk-376 ≤12 wzpk2-375 ≤8 wzpk2-376 ≤12 wzpk-473 ≤3 固定卡套法蘭 wzpk-474 ≤5 wzpk-475 ≤8 wzpk-476 ≤12 wzpk2-475 ≤8 wzpk2-476 ≤12 wzpk-573 ≤3 可動卡套法蘭 wzpk-574 ≤5 wzpk-575 ≤8 wzpk-576 ≤12 wzpk2-575 ≤8 wzpk2-576 ≤12
