價格：電議
所在地：江蘇 淮安市
型號：LS-LDE
更新時間：2017-03-08
瀏覽次數：895
公司地址：江蘇省金湖縣工業園區工一路
柏廣明(先生) 經理
電磁流量計（酸堿流量表）的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電的電磁隔離，如圖所示。
電磁流量計及獨特賣點：
1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度
2.信號電作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性(焊接是傳感器的主要的生產工藝)，特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電結構，形成一個平衡電平面，保證整個測量平均速度的過程都被限制在平衡電平面之內進行，能很好的消除電氣噪聲干擾，提供的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量(如漿液)采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT)技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.獨特的防雷設計

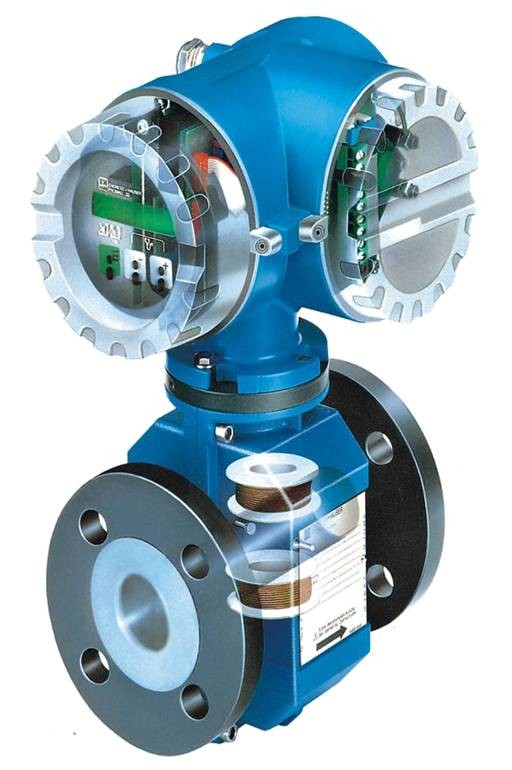

電磁流量計解剖圖：
銷售直線： ：
 SUS316L不銹鋼電
|
 鈦電 |
 鉭電 |
 橡膠襯里示意圖
|
 PO襯里示意圖
|
四氟襯里示意圖
|
電磁流量計技術參數： 公稱通徑系列 DN(mm) 管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600 管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200. 流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1% 等級：0.5級、1.0級(管道式) 被測介質溫度：普通橡膠襯里：-20?＋60℃ 高溫橡膠襯里：-20?＋90℃ 聚四氟乙烯襯里：-30?＋100℃ 高溫型四氟襯里：-30?＋180℃。 額定工作壓力：管道式：DN6?DN80≤1.6Mpa，DN100?DN250≤1.0Mpa，DN300?DN1200≤0.6Mpa. 流量測量范圍：流量測量范圍對應流速范圍是0.1?15m/s 電導率范圍：被測流體電導率≥5us/cm(一體式)，大多數以水為成分的介質，其電導率在 200?800μs/cm范圍內，均可選用電磁流量計來測量其流量。 電流輸出：0?10mA時，負載電阻為 0?1.5kΩ；4?20mA時，負載電阻為 0?750kΩ 數字頻率輸出：輸出頻率上限可在 1?5000Hz 內設定帶光電隔離的晶體管集電開路雙向輸出。外接電源≤35V 導通時集電zui大電流為 250mA. 供電電源：85?265V，45?63Hz. 直管段長度：管道式：上游≥5DN，下游≥2DN. 連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988的規定。 防爆標志：mdIIBT4. 環境溫度：-25?60℃ 相對濕度：5%?95% 消耗總功率：小于20瓦。
電磁流量計選型表：
|
型號
|
通經(mm)
|
流量范圍(m3/h)
|
口徑(mm)
|
口徑(mm)
|
流量范圍(m3/h)
|
|
LS-LDE15
|
DN15
|
0.32-6.36
|
LS-LDE/LCD450
|
DN450
|
286.13-5722.65
|
|
LS-LDE20
|
DN20
|
0.57-11.30
|
LS-LDE/LCD500
|
DN500
|
353.25-7065.00
|
|
LS-LDE25
|
DN25
|
0.88-17.66
|
LS-LDE/LCD600
|
DN600
|
508.68-10173.60
|
|
LS-LDE32
|
DN32
|
1.45-28.94
|
LS-LDE/LCD700
|
DN700
|
692.37-13847.40
|
|
LS-LDE40
|
DN40
|
2.26-45.22
|
LS-LDE/LCD800
|
DN800
|
904.32-18086.40
|
|
LS-LDE50
|
DN50
|
3.53-70.65
|
LS-LDE/LCD900
|
DN900
|
1144.53-22890.60
|
|
LS-LDE65
|
DN65
|
5.97-119.40
|
LS-LDE/LCD1000
|
DN1000
|
1413.00-28260.00
|
|
LS-LDE80
|
DN80
|
9.04-180.86
|
LS-LDE/LCD1200
|
DN1200
|
2034.72-40694.40
|
|
LS-LDE100
|
DN100
|
14.13-282.60
|
LS-LDE/LCD1400
|
DN1400
|
2769.48-55389.60
|
|
LS-LDE125
|
DN125
|
22.08-441.56
|
LS-LDE/LCD1600
|
DN1600
|
3617.28-72345.60
|
|
LS-LDE150
|
DN150
|
31.79-635.85
|
LS-LDE/LCD1800
|
DN1800
|
4578.12-91562.40
|
|
LS-LDE/LCD200
|
DN200
|
56.52-1130.40
|
LS-LDE/LCD2000
|
DN2000
|
5652.00-113040.00
|
|
LS-LDE/LCD250
|
DN250
|
88.31-1766.25
|
LS-LDE/LCD2200
|
DN2200
|
6838.92-136778.40
|
|
LS-LDE/LCD300
|
DN300
|
127.17-2543.40
|
LS-LDE/LCD2400
|
DN2400
|
8138.88-162777.60
|
|
LS-LDE/LCD350
|
DN350
|
173.09-3461.85
|
LS-LDE/LCD2600
|
DN2600
|
9551.88-191037.60
|
|
LS-LDE/LCD400
|
DN400
|
226.08-4521.60
|
|
|
|
|
|
|
代號
|
電材料
|
||
|
K1
|
316L
|
||||
|
K2
|
HB
|
||||
|
K3
|
HC
|
||||
|
K4
|
鈦
|
||||
|
K5
|
鉭
|
||||
|
K6
|
鉑合金
|
||||
|
K7
|
不銹鋼涂覆碳化鎢
|
||||
|
|
代號
|
內襯材料
|
|||
|
C1
|
聚四氟乙烯F4
|
||||
電磁流量計的安裝：
1、電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的zui高點和垂直向下處；
2、電磁流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、電磁流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；

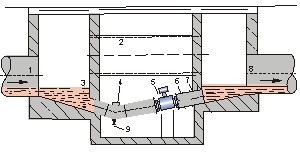

7、在測量井內安裝電磁流量計的方式；
圖7備注：1.入口 2.溢流管 3. 入口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥
如何正確選擇安裝節點： 正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。 選擇安裝位置時需特別注意： 非測量電的軸線必須近似于水平方向；
測量管道內必須完全充滿液體；
電磁流量計前方少要有5＊D(D為流量計內徑)長度的直管段，后方少要有3＊D(D為流量計內徑)長度的直管段； 流體的流動方向和流量計的箭頭方向一致； 管道內要有真空會損壞流量計的內襯，需特別注意； 在電磁流量計附近應無強電磁場； 在電磁流量計附近應有充裕的空間，以便安裝和維護； 若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離少要有30×D(D砂漿流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；
