價格：電議
所在地：江蘇 淮安市
型號：HHLUGB
更新時間：2021-04-23
瀏覽次數：1729
公司地址：江蘇省金湖縣工業園區
許潔(女士) 銷售
|
代號 |
通徑 |
流量范圍㎡/h |
|||||
|
LUG-25 |
DN25 |
1~12(液體) |
10~100(氣體) |
||||
|
LUG-32 |
DN32 |
1.5~23(液體) |
15~150(氣體) |
||||
|
LUG-40 |
DN40 |
2.4~32(液體) |
22.6~150(氣體) |
||||
|
LUG-50 |
DN50 |
4~50(液體) |
35~350(氣體) |
||||
|
LUG-65 |
DN65 |
6.3~184(液體) |
60~600(氣體) |
||||
|
LUG-80 |
DN80 |
10~130(液體) |
90~900(氣體) |
注:1.蒸汽流量請查看表3 |
|||
|
LUG-100 |
DN100 |
20~200(液體) |
140~1400(氣體) |
2.DN250~DN600可按客戶要求訂貨 |
|||
|
LUG-125 |
DN125 |
31~310(液體) |
220~1450(氣體) |
3.DN300以上口徑推薦使用插入式渦街流量計可定制 |
|||
|
LUG-150 |
DN150 |
45~450(液體) |
300~3000(氣體) |
||||
|
LUG-200 |
DN200 |
80~800(液體) |
550~5500(氣體) |
||||
|
LUG-250 |
DN250 |
150~1500(液體) |
880~8800(氣體) |
||||
|
LUG-300 |
DN300 |
200~2000(液體) |
1300~13000(氣體) |
||||
|
LCG-300 |
DN300 |
100~1500(液體) |
1560~15600(氣體) |
||||
|
LCG-400 |
DN400 |
180~3000(液體) |
2750~27000(氣體) |
||||
|
LCG-500 |
DN500 |
300~4500(液體) |
4300~43000(氣體) |
||||
|
LCG-600 |
DN600 |
450~6500(液體) |
6100~61000(氣體) |
||||
|
LCG-800 |
DN800 |
750~10000(液體) |
11000~110000(氣體) |
||||
|
LCG-1000 |
DN1000 |
1200~1700(液體) |
17000~170000(氣體) |
||||
|
代號 |
功能1 |
||||||
|
N |
無溫壓補償 |
||||||
|
Y |
有溫壓補償 |
||||||
|
代號 |
輸出型號 |
||||||
|
F1 |
4-20mA輸出(二線制) |
||||||
|
F2 |
4-20mA輸出(三線制) |
||||||
|
F3 |
RS485通訊接口 |
||||||
|
F4 |
頻率輸出 |
||||||
|
代號 |
被測介質 |
||||||
|
J1 |
液體 |
||||||
|
J2 |
氣體 |
||||||
|
J3 |
蒸汽 |
||||||
|
代號 |
連接方式 |
||||||
|
L1 |
法蘭卡裝式 |
||||||
|
L2 |
法蘭連接式 |
||||||
|
L3 |
插入式 |
||||||
|
|
代號 |
功能2 |
|||||
|
E1 |
1.0級 |
||||||
|
E2 |
1.5級 |
||||||
|
T1 |
常溫 |
||||||
|
T2 |
高溫 |
||||||
|
T3 |
蒸汽 |
||||||
|
P1 |
1.6MPa |
||||||
|
P2 |
2.5MPa |
||||||
|
P3 |
4.0MPa |
||||||
|
D1 |
內部3.6V供電 |
||||||
|
D2 |
DC24V供電 |
||||||
|
B1 |
不銹鋼 |
||||||
|
B2 |
碳鋼 |
||||||
七、安裝與使用:

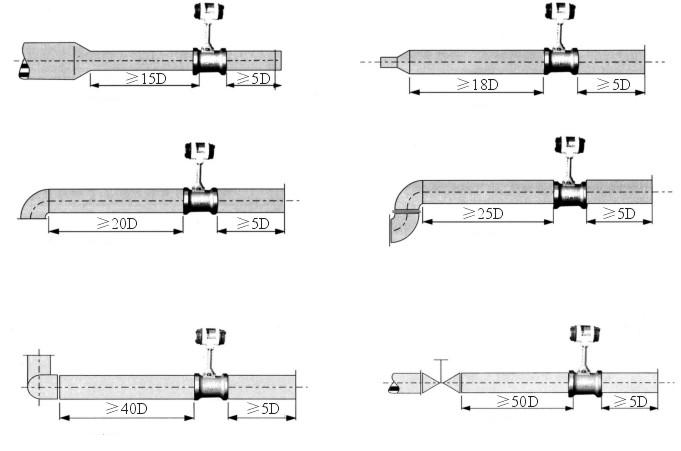

流量計的安裝要求有一定的前后直管段,常見情況如下(D為管道的直徑):
|
管道情況
|
上游
|
下游
|
|
同心收縮管 全開閘閥
|
15D
|
5D
|
|
90℃直角彎頭
|
20D
|
5D
|
|
同平面二個90℃彎頭
|
25D
|
5D
|
|
半開閘閥 調節閥
|
50D
|
5D
|
|
不同平面二個90℃彎頭
|
40D
|
5D
|
|
帶整流管束
|
12D
|
5D
|
安裝條件
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段,其長度應符合前直管段15~20D,后直管段5~1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的管道,誤差要≤3%,并不超過5mm。
5.被測介質含有較多雜質時,應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。
