管道蒸汽流量計價格原理：
管道蒸汽流量計價格,是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量。

蒸汽流量計價格安裝條件

　　l 傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。

　　l 傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。

　　l 傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。

　　l 傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。

　　l 被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

　　l 傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。

　　l 直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。

蒸汽流量計價格安裝步驟要求

　　l 將配備的專用法蘭分別焊接到上下游直管段上，使專用法蘭和直管段的內徑嚴格垂直與同心。

　　l 將傳感器夾在焊有專用法蘭的上下游直管段上，用螺栓緊固，使上下游直管段與傳感器保持同軸。

　　l 傳感器安裝方式：傳感器應朝上或水平（放大器指向）安裝；介質溫度超過250℃，傳感器應水平安裝。

　　l 傳感器及管道必要時應良好接地，接地電阻≤10Ω。

　　傳感器上、下游直管段長度的要求

蒸汽流量計價格安裝注意十要點

　　1、合理選擇安裝場所和環境。

　　避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_(kāi)強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。

　　2、上下游必須有足夠的直管段。

　　若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。

　　若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D 。

　　調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

　　3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

　　4、管道采取減振動措施。

　　傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

　　5．在水平管道上安裝是流量傳感器常用的安裝方式。

　　測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

　　測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

　　6．傳感器在垂直管道的安裝。

　　測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

　　測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

　　7、傳感器在水平管道的側裝。

　　無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。

　　8．傳感器在水平管道的倒裝。

　　一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

　　9．傳感器在有保溫層管道上的安裝。

　　測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。

　　10．測壓點和測溫點的選擇。

　　根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。

蒸汽流量計價格注意事項

　　l 專用法蘭與直管段焊接時不能帶著傳感器焊接。

　　l 安裝時應使傳感器的流向標志與管道內流體流向一致。

　　l 傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

　　l 測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

　　l 連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。

　　l 安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。

　　測量氣體的管道為防止儲積液的干擾。安裝位置如圖五所示。高溫高壓下更換探頭體時，必須安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

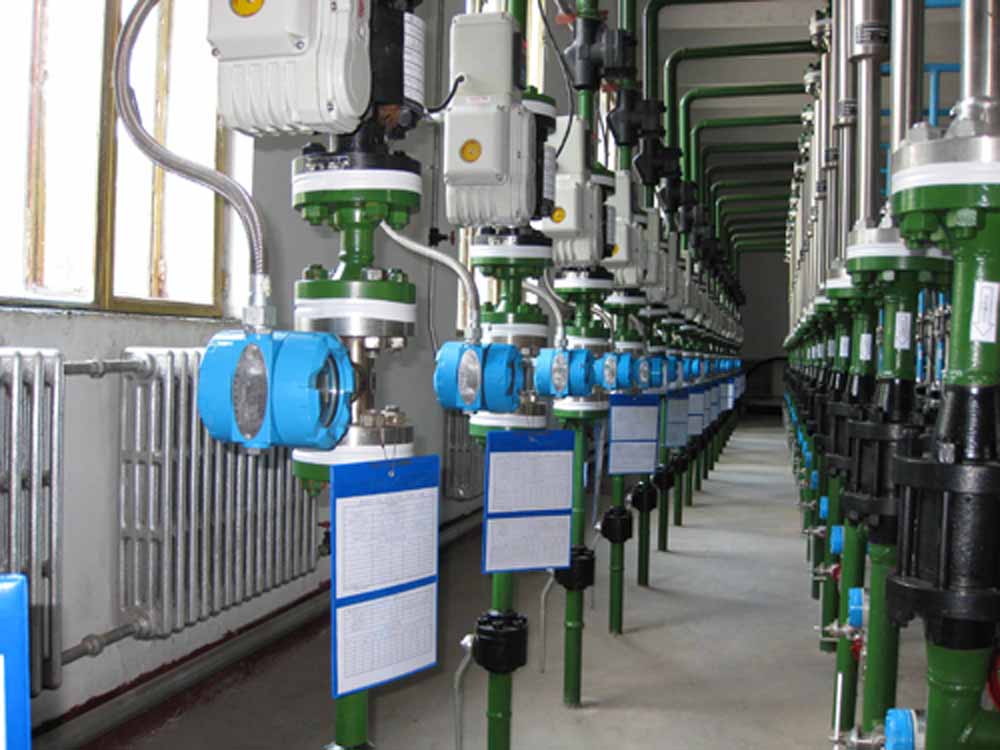

管道蒸汽流量計價格：四川安裝現場
